Обеспечивают проведение следующих операцией:
подъем и опускание на рабочих площадках двух операторов с инструментом и дополнительным грузом до 100 кг на высоту 14,6 м;
подъем и опускание ручной лебедкой груза до 100 кг;
поворот рабочих площадок вокруг оси колонны влево от походного положения на угол 360 градусов.
Рабочие площадки с оператором перемещаются путем подъема или опускания стрел и поворотом колонны вокруг вертикальной оси с помощью силовых гидроцилиндров.

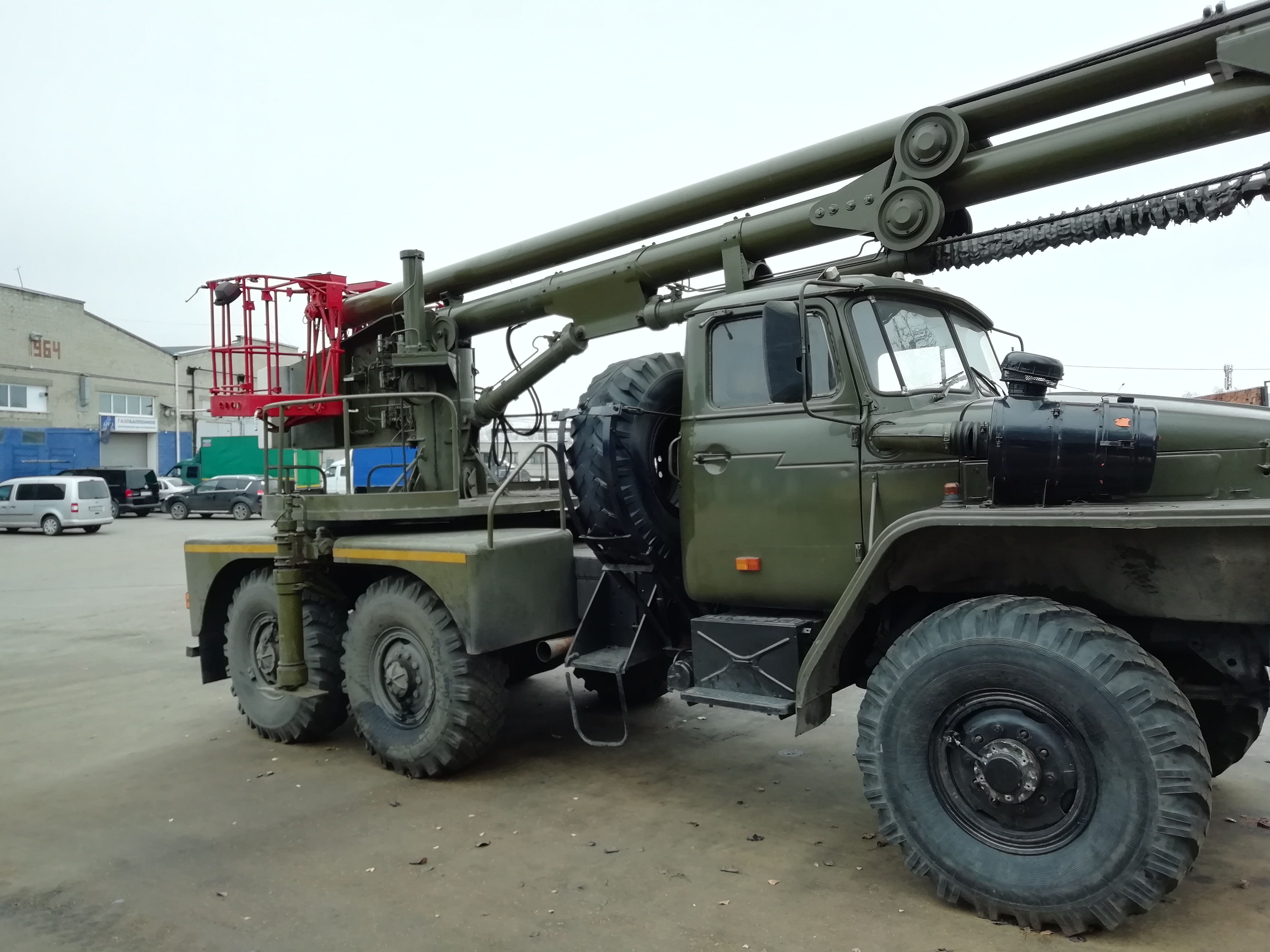

Шасси Урал-375, 4320 |
||||
Длина |
Ширина |
Высота |
Масса, кг |
|
7950 |
2960 |
3800 |
12000 |
|
Максимальная высота, мм |
||||
Достигаемая оператором |
16200 |
|||
До пола рабочих площадок |
14500 |
|||
Опускание рабочих площадок ниже уровня земли, мм |
4000 |
|||
Горизонтальный вылет стрелы от оси вращения, мм |
||||
Максимальный |
12600 |
|||
Минимальный |
1000 |
|||
Угол поворота колонны вертикальн. оси влево от проходного положения |
360 |
|||
Скорость перемещения рабочих площадок, м/мин |
0,5-24 |
|||
Максимальная скорость движения в походном положении, км/ч |
||||
По асфальтовой дороге |
75 |
|||
По грунтовой дороге |
30 |
|||
Рабочая жидкость гидросистемы |
АМГ-10 |
|||
Номинальное давление в гидросистеме, Мпа (кгс/см2) |
16(160) |
|||
Шестеренчатый насос, модель 623К |
|
|||
Подача насоса при 2000 об/мин, (л/мин) |
16 |
|||
Ручной насос модель НРО 1/1 |
||||
Емкость гидроблока, м3 (л) |
0,1(100) |
|||
Емкость гидросистемы без гидроблока, м3 (л) |
0,06(60) |
