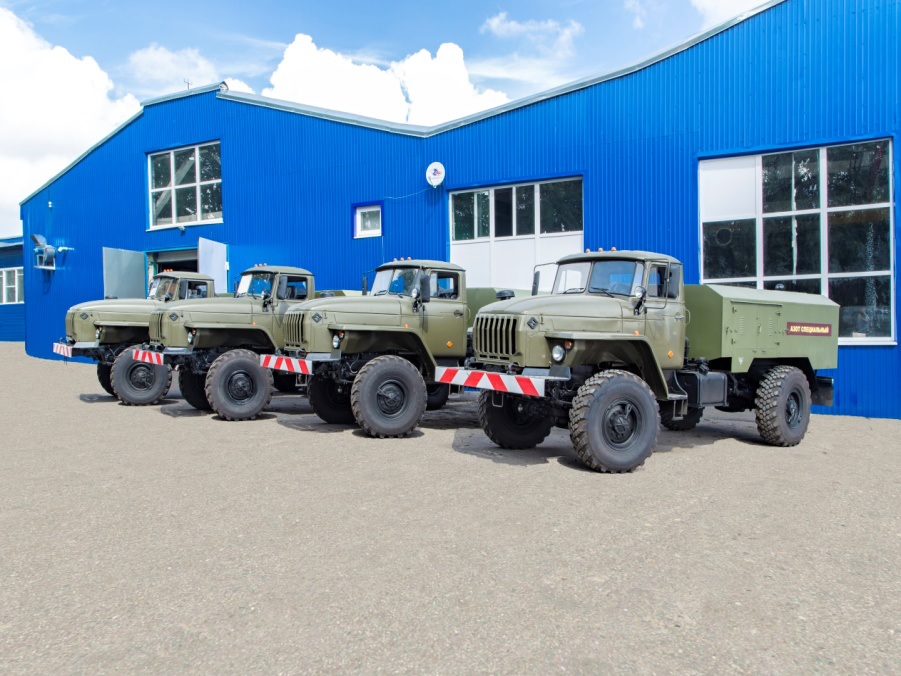

Унифицированная газозарядная станция УГЗС.М-А(К, В)

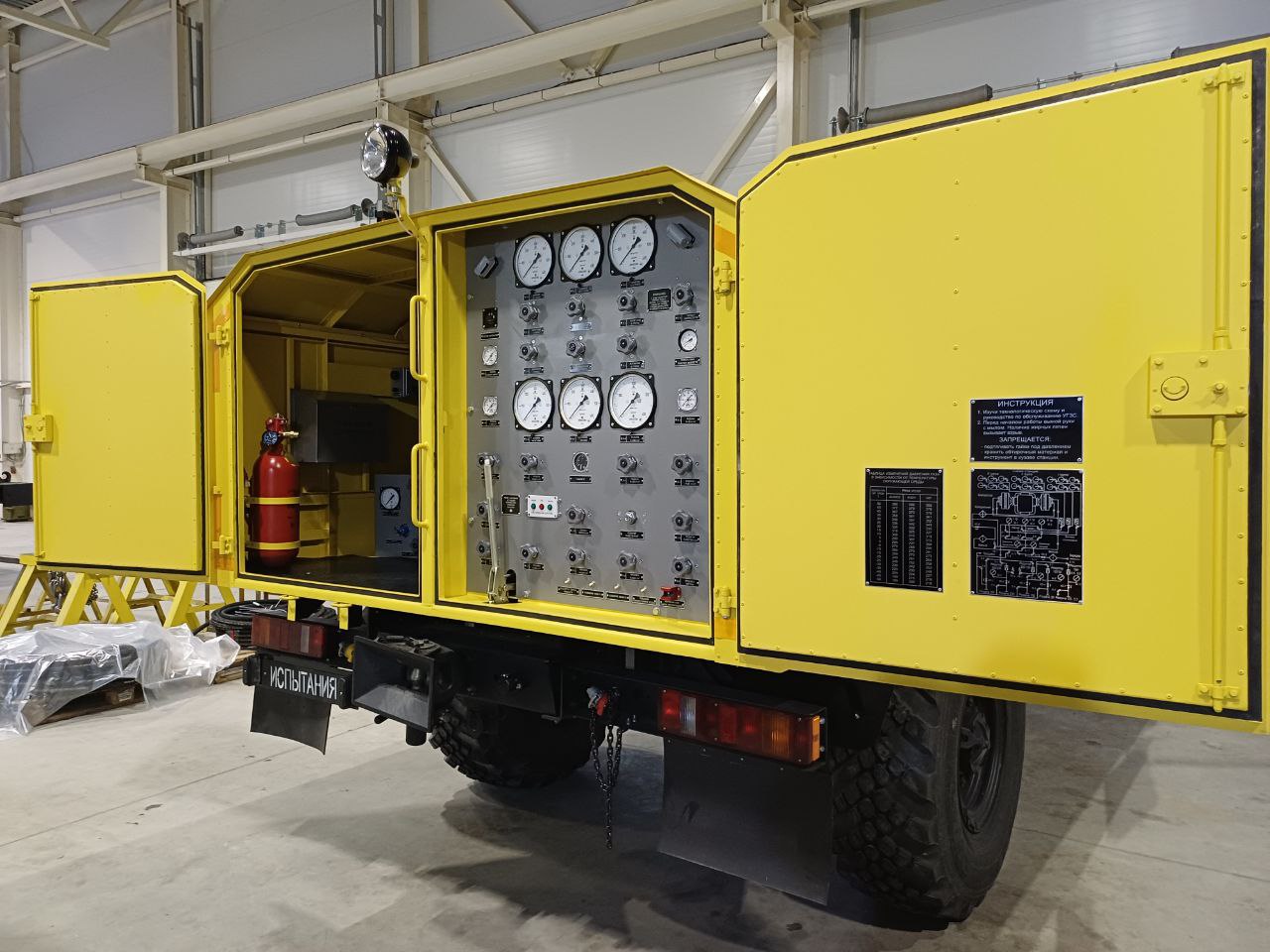

УГЗС.М предназначена для зарядки бортовых систем летательных аппаратов медицинским кислородом, азотом или воздухом давлением до 35 МПа (350 кгс/см²). УГЗС.М изготовлена в исполнении У1 по ГОСТ 15150 и рассчитана на эксплуатацию и безгаражное хранение.

Пример записи изделия при заказе: «Унифицированная газозарядная станция УГЗС.М-К-001(зарядка кислородом) на базе автомобиля Урал-43206-1151-61 (4Х4), комплектация 6667-1000010.001-3, технические условия 6667-1000010ТУ»

Краткое наименование комплектации	Тип газа	Обозначение комплектации

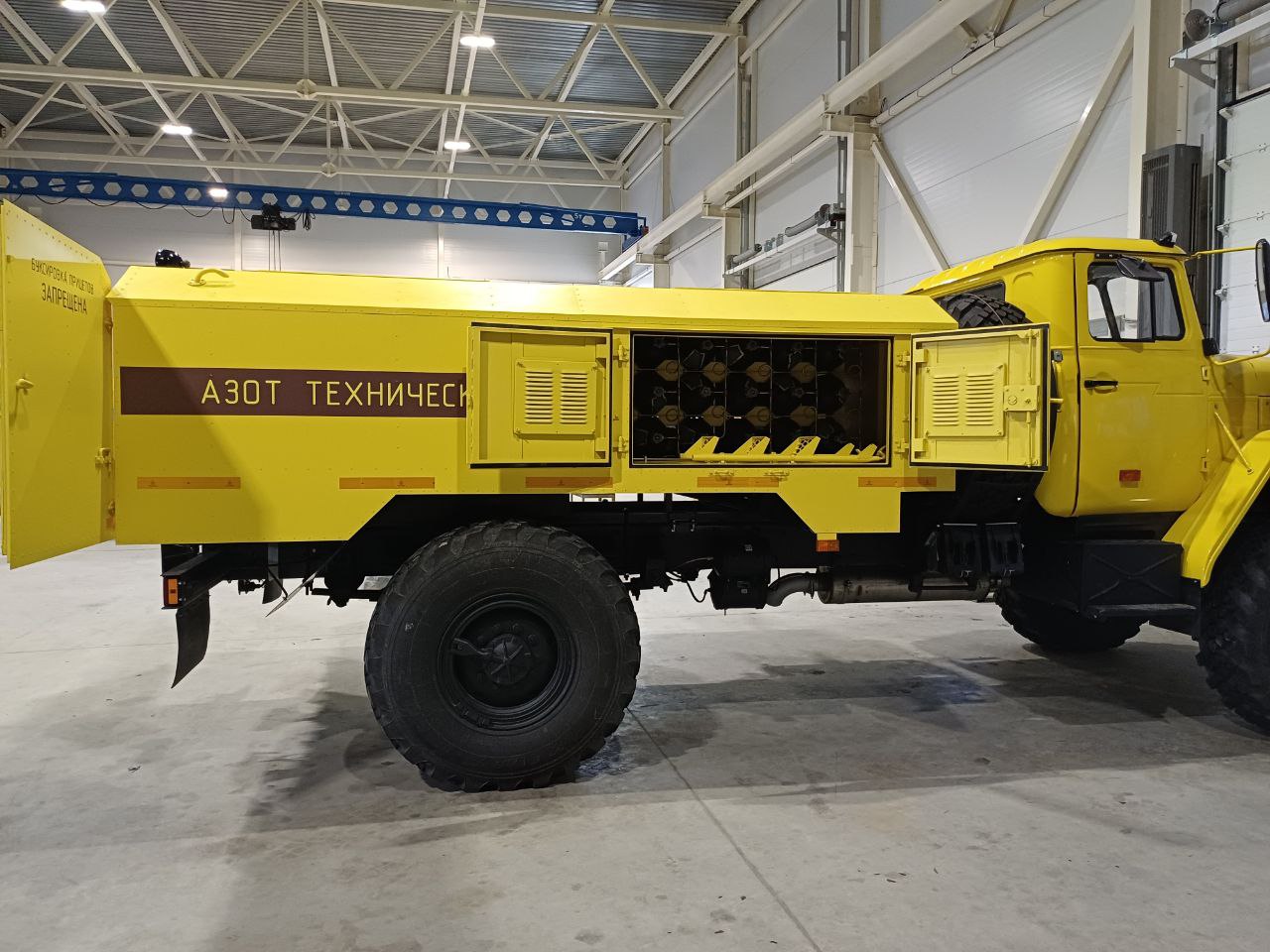

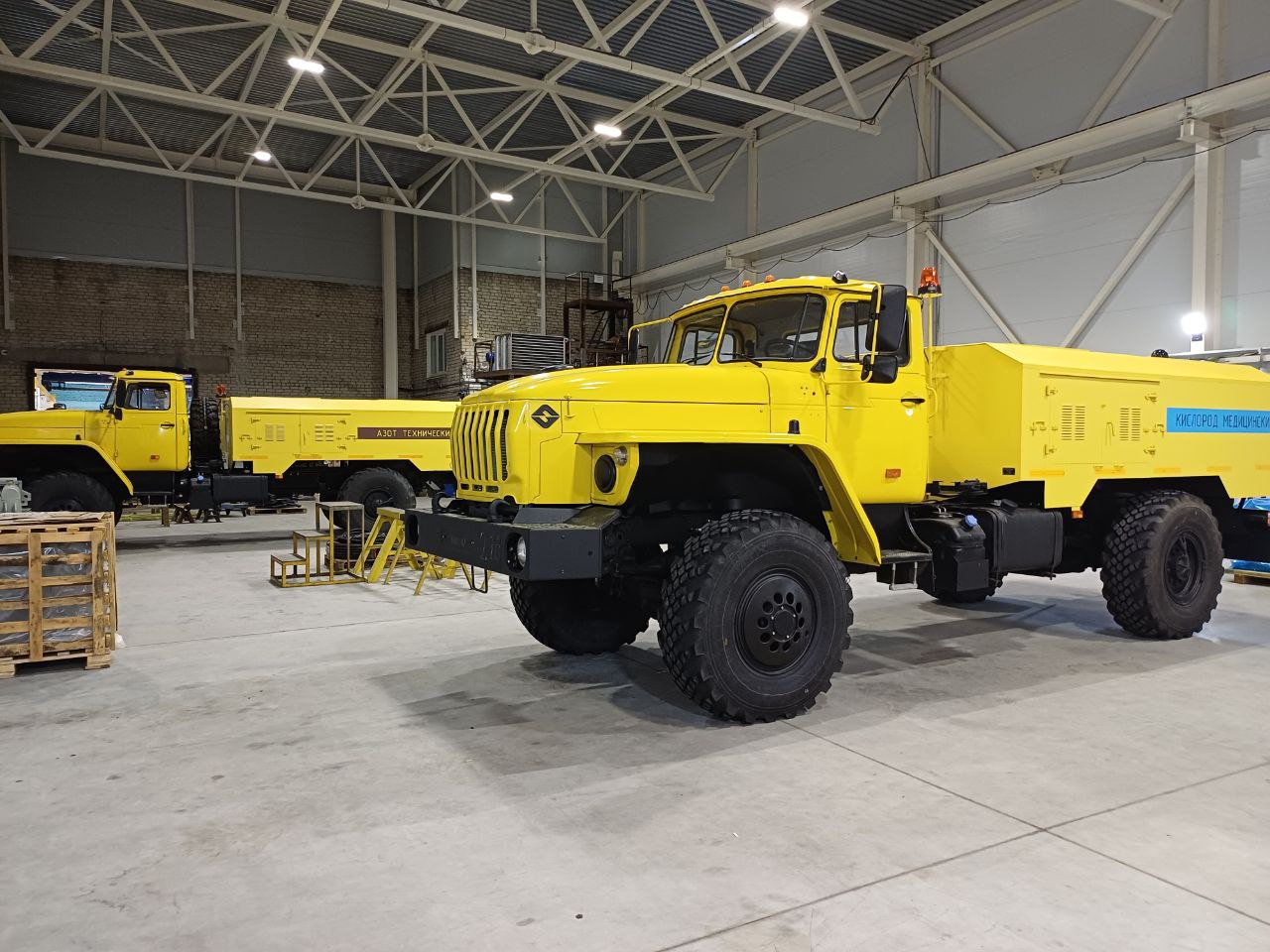

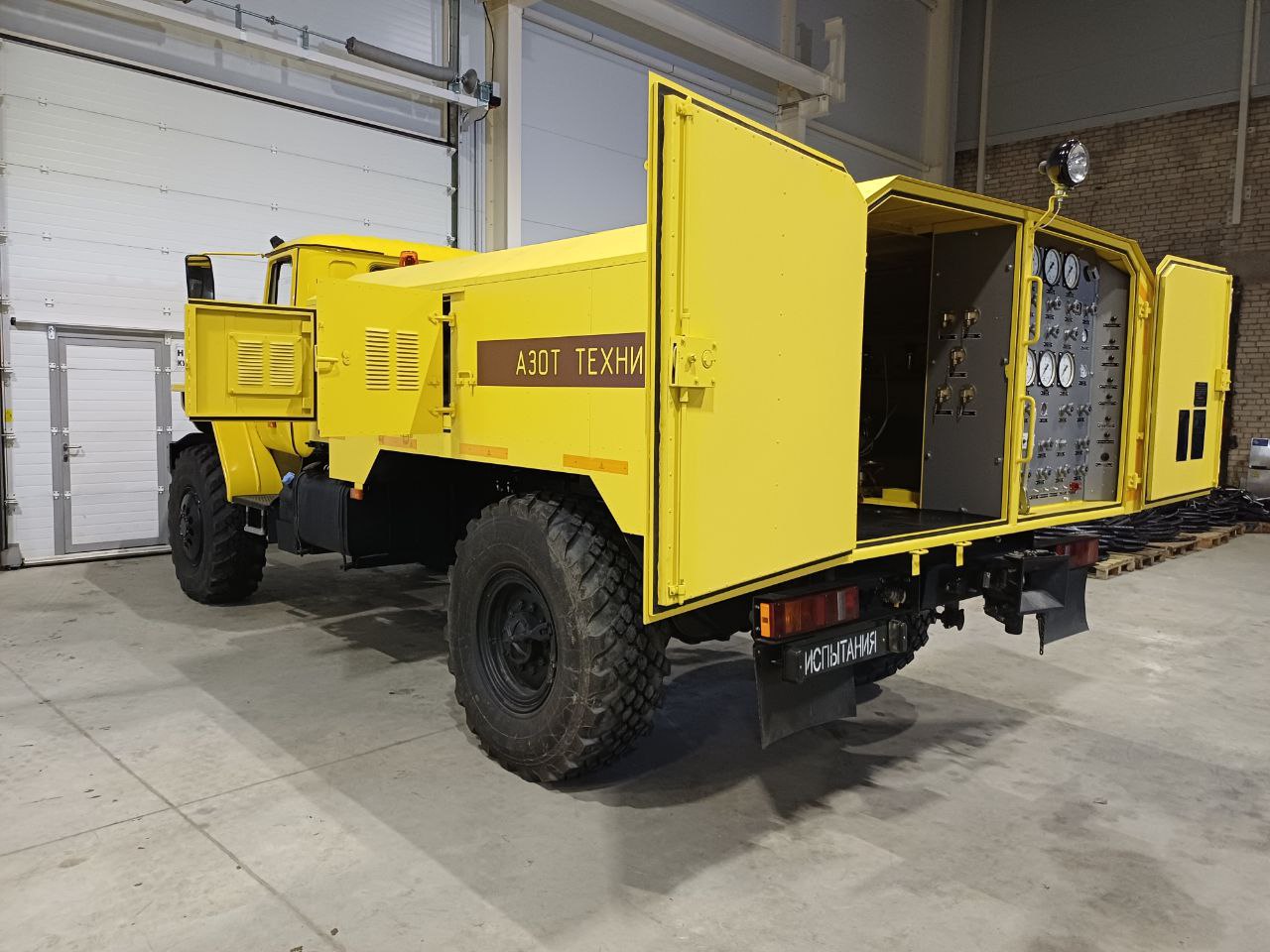

УГЗС.М-А-001 на базе автомобиля Урал-43206-1151-61 (4Х4)	Азот	6667-1000010.001-1
УГЗС.М-В-001 на базе автомобиля Урал-43206-1151-61 (4Х4)	Воздух	6667-1000010.001-2
УГЗС.М-К-001 на базе автомобиля Урал-43206-1151-61 (4Х4)	Кислород	6667-1000010.001-3

Технические характеристики
Запасные части
Лицензии и сертификаты
Ремонт и обслуживание ➚

Наименование характеристик	Параметры и размеры	Примечание

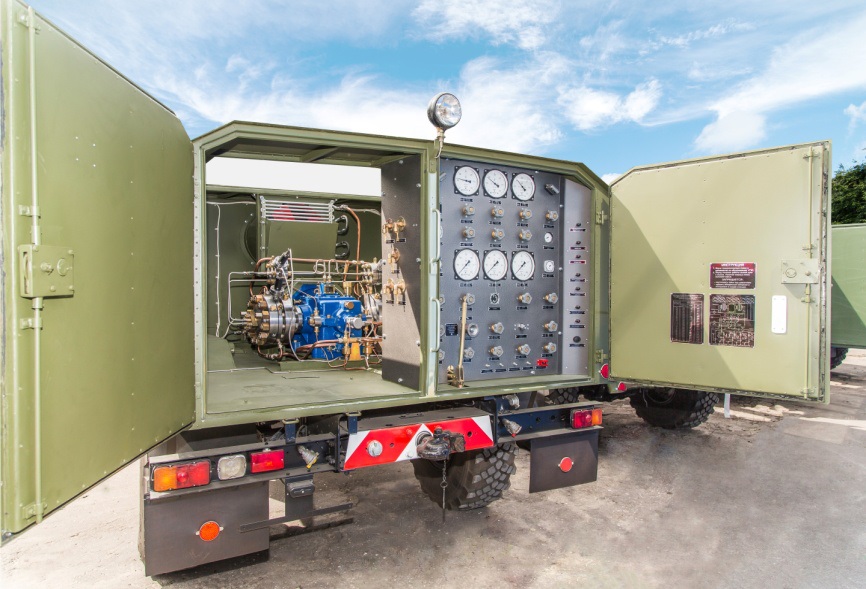

1. Тип компрессора станции	Мембранный, дожимающий, одноступенчатый двухцилиндровый
2. Производительность станции при работе на рабочих газах в соответствии с п. 2.1.1
и давлении на всасывании 12Мпа (120 кгс/см²) при частоте вращения вала компрессора 500 минˉ¹, приведенная температуре газа 20℃ и 760 мм.рт.ст. м³/ч	а) не менее 120	Исполнение УГЗС.М-А-001 УГЗС.М-В-001
	б) не менее 85	Исполнение УГЗС.М-К -001
3. Рабочее давление выдаваемого газа, Мпа (кгс/см²)	а) от 0,1 до 0,55 (1,0 до 5,5) б) 3,0⁺⁰·⁶(30⁺⁶) в) 15⁺¹·⁰₋₀.₅ (150⁺¹⁰₋₅) г)23,0⁺¹·⁵₋₀.₅ (150⁺¹⁵₋₅) д) 35,0±1,0 (350±10)
4.Охлаждение сжимаемого газа	воздушное
5. Температура рабочей жидкости компрессора, ℃	90
6. Давление рабочей жидкости, Мпа (кгс/см²)	от 0,15 до 0,4 (от 1,5 до 4,0)
7. Температура выдаваемого газа, не более, ℃	+70	При температуре окружающего воздуха +50
8. Скорость передвижения, не более, км/ч	80
9. Рабочая жидкость компрессора в
исполнении УГЗС.М-К-001	ПЭФ 70/60 или ПЭФ 70/110	ТУ 2412-023-66969932-2012 или ТУ 6-02-1072-86
исполнении УГЗС.М-А-001 УГЗС.М-В-001	Масло МС-8П или МС-8ПК	ГОСТ Р 55775-2013
10 Объем рабочей жидкости в картере компрессора, не более, м³ (л)	0,0115 (11,5)
11 Запас рабочего газа в баллонах станции при давлениях, не менее, м³		Подтверждается расчетом. Объем указан для газа при температуре 20℃ и давлении 760 мм.рт.ст.
а) 35,0 Мпа (350 кгс/см²)	252
б) 23,0 Мпа (230 кгс/см²)	165
в) 15,0 Мпа (150 кгс/см²)	105

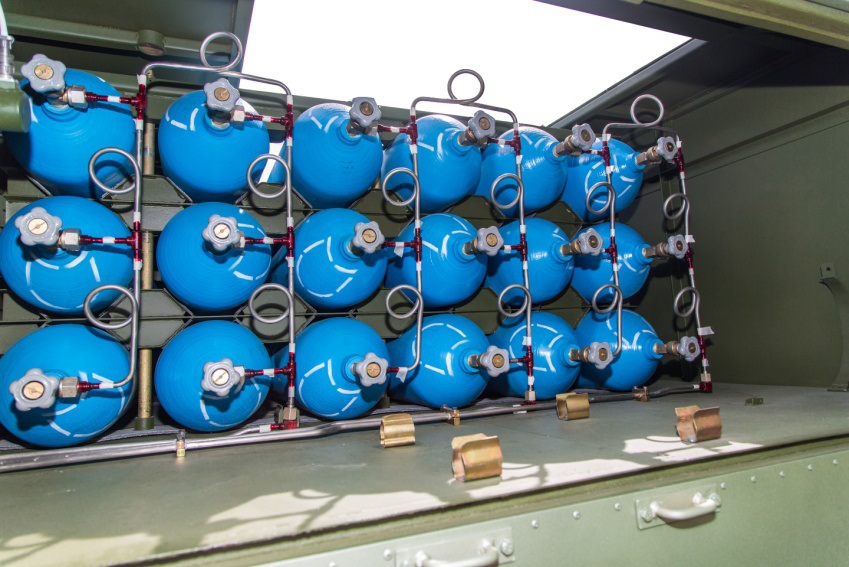

12 Количество баллонов станции, шт.	18
13 Емкость одного баллона, не менее, м³ (л)	0,04 (40)
14 Габаритные размеры станции:
Длина мм	7630 ±100
Ширина мм	2500 ±100
Высота по кабине автомобиля мм	2800 ±100
Высота по кузову мм	2775 ±100
15 Масса полная заправленной станции (в кабине 3 чел.) не более, кг	10800
16 Распределение массы снаряженной станции не более, кг
а) на левый борт	5400
б) на правый борт	5400
в) на передний мост	5300
г) на заднюю тележку	5500
17 Питание освещения и сигнализации	от электросети автомобильного шасси
18 Двигатель	Дизельный, 4-х тактный, с турбонаддувом, рядный
рабочий объем	6,65
мощность номинальная, л.с	238
крутящий момент, Н.м	1049
экологический класс	Евро-5
19 Свойства
скорость передвижения установки, км/ч:
в зоне обслуживания самолетов и вертолетов	не более 5
на перроне и местах стоянок самолетов и вертолетов	не более 20
в остальных зонах аэродрома	не более 50
по бетонным и асфальтовым дорогам	70
по грунтовым и проселочным	40
боковой крен на твердом сухом грунте, град.	25°
