Воздухозаправщик ВЗ-20-350

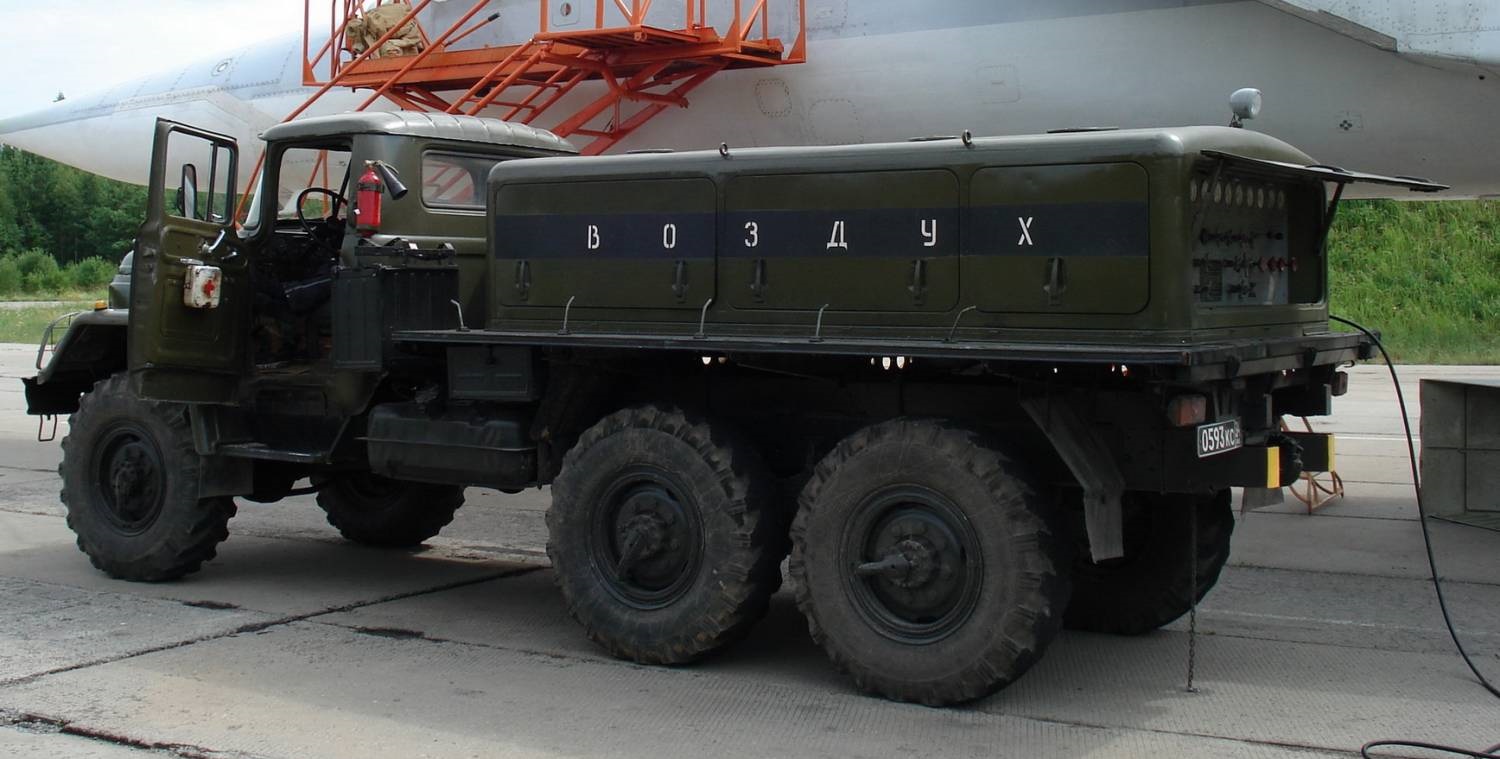

Воздухозаправщик ВЗ-20-350 разработан на Жуковском машиностроительном заводе на шасси ЗиЛ-157. Предназначен для заправки пневмосистем, амортизационных стоек шасси и пневматиков колёс летательных аппаратов методом перепуска.

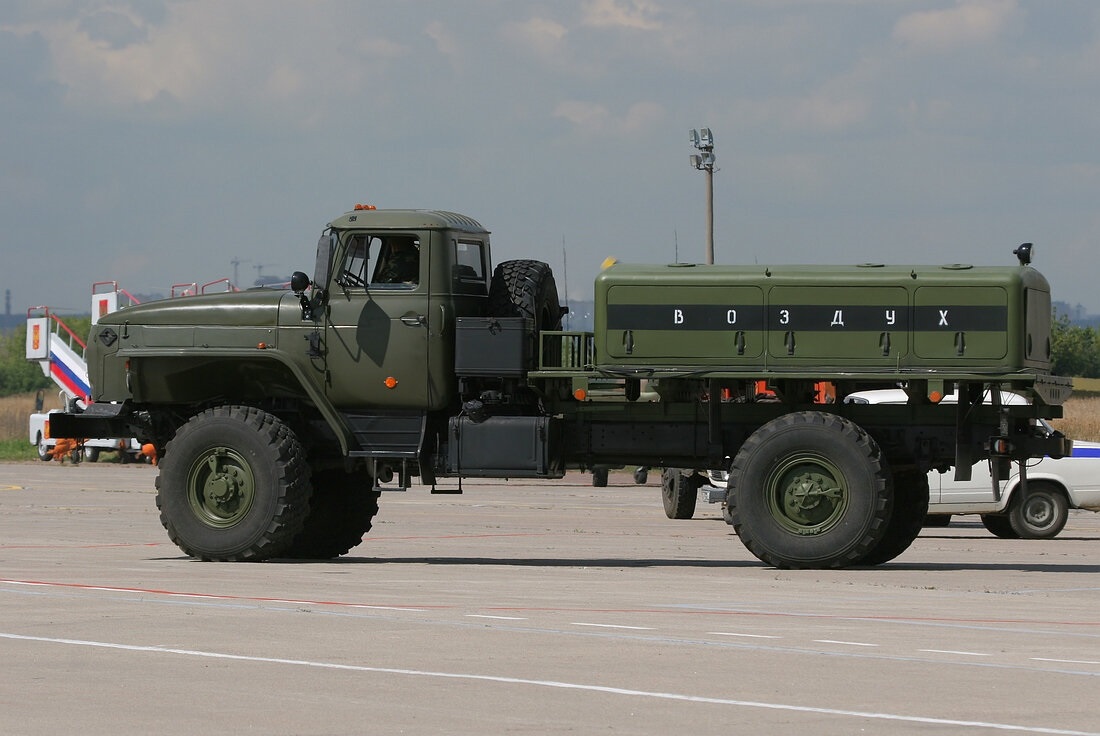

На шасси базового автомобиля установлен закрытый цельнометаллический кузов размером 3300x1900x775 мм. Внутри кузова установлены 20 баллонов ёмкостью по 40 л, 2 осушителя воздуха с керамическими фильтрами, трубопроводы, запорная арматура. Воздух (или азот) в баллонах находится под давлением 350 кгс/см2. Доступ к оборудованию осуществляется через 7 дверей. В настоящее время выпускается на шасси ЗиЛ-433422 и Урал-43206.
- Технические характеристики
- Запасные части
- Лицензии и сертификаты
- Ремонт и обслуживание ➚
|
Тип базового автомобиля |
УРАЛ-43206 |
|||||||
|
Количество баллонов, шт. |
20 |
|||||||
|
Тип баллонов |
40-350Л |
|||||||
|
Емкость баллона, л. |
40 |
|||||||
|
Максимальное давление в баллоне, кгс/см2 |
350 |
|||||||
|
Давление воздуха, выдаваемого заправщиком потребителю, кгс/см2 |
Р1 |
Р2 |
Р3 |
Р4 |
Р5 |
Р6 |
||
|
0÷30 |
30÷55 |
55÷85 |
85÷120 |
130÷230 |
320 |
|||
|
Ёмкость баллона осушителя, л. |
4 |
|||||||
|
Количество баллонов осушителей, шт. |
2 |
|||||||
|
Масса цеолита в одном баллоне, кг. |
2,5 |
|||||||
|
Габаритные размеры, м |
Без шасси (с фарой) |
С шасси (по кабине) |
||||||
|
3,3x1,9x0,835(1,005 мм) |
7,57x2,5x2,6 |
|||||||
|
Масса, кг. |
Без шасси |
С шасси |
||||||
|
2445 |
10330 |
|||||||
|
Распределение нагрузки по осям автомобиля в походном положении, кг |
Передняя ось |
Задняя ось |
||||||
|
4490 |
5840 |
|||||||
|
Скорость движения заправщика, км/ч |
Шоссе |
Грунт |
||||||
|
50 |
30 |
|||||||
|
Колея, мм |
1820 |
|||||||
|
Дорожный просвет, мм |
330/355 |
|||||||
|
Радиус поворота, м |
10,2 |
|||||||
|
Число передач |
5x2 |
|||||||
|
Колёсная формула |
6x6 |
|||||||
|
Размер шин |
12,00-20" |
|||||||
|
Вписываемость в ж/д габарит 02-ВМ |
Да |
|||||||
|
Запас топлива, л |
2x170 |
|||||||
|
Расчетный расход топлива на 100 км пути, л |
32 |
|||||||
|
Назначенный срок службы, лет |
10 |
|||||||
