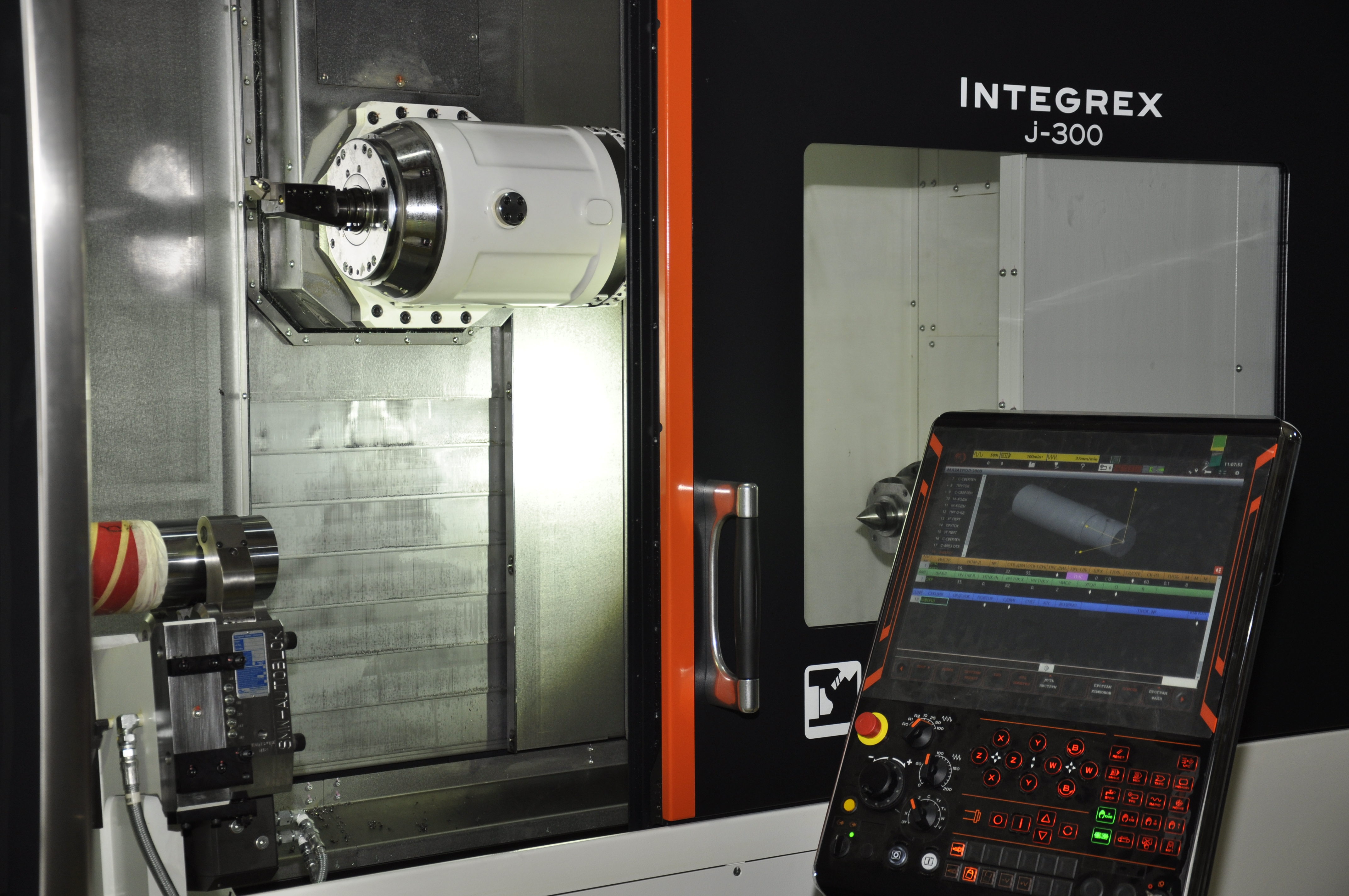

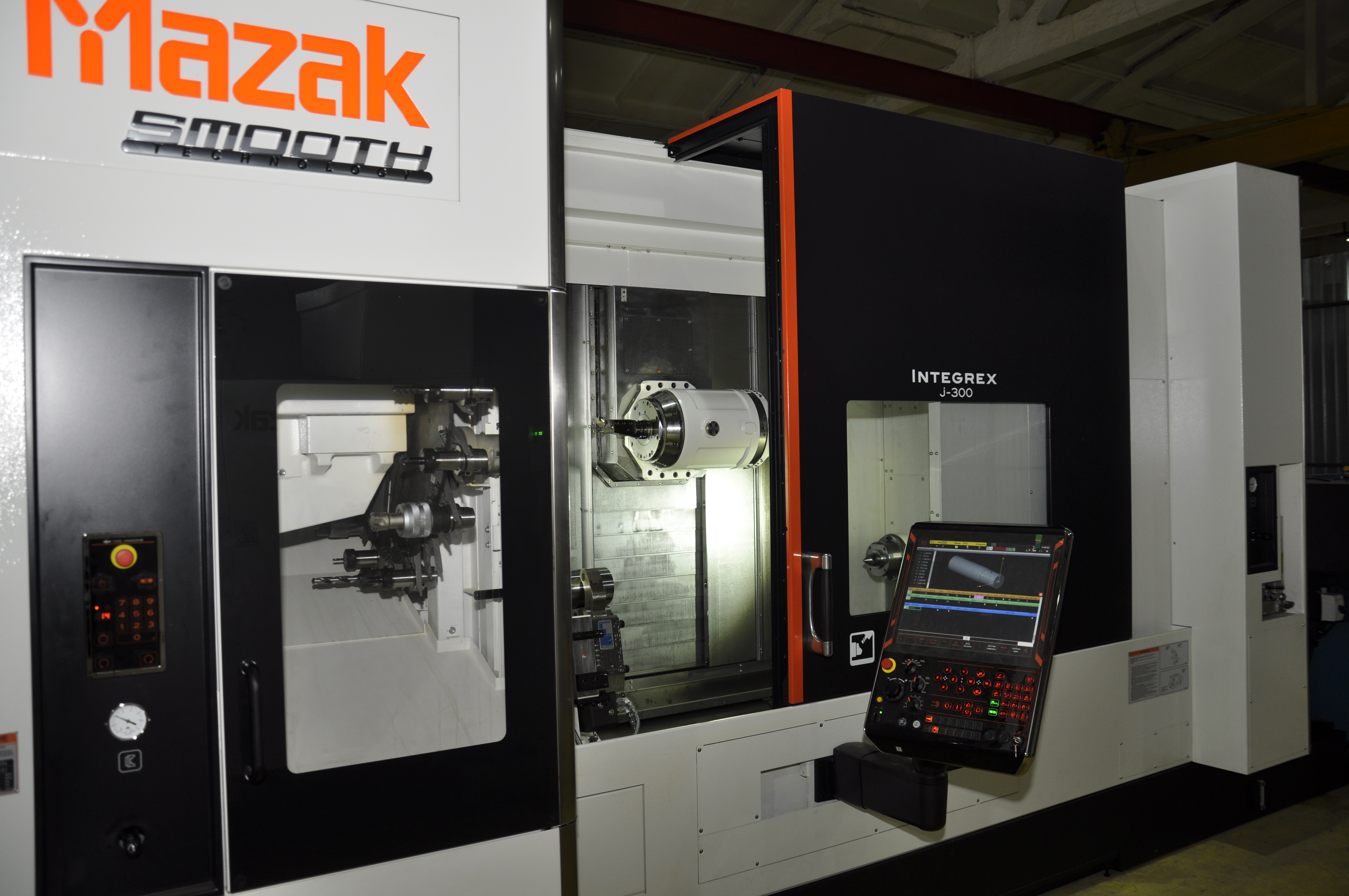

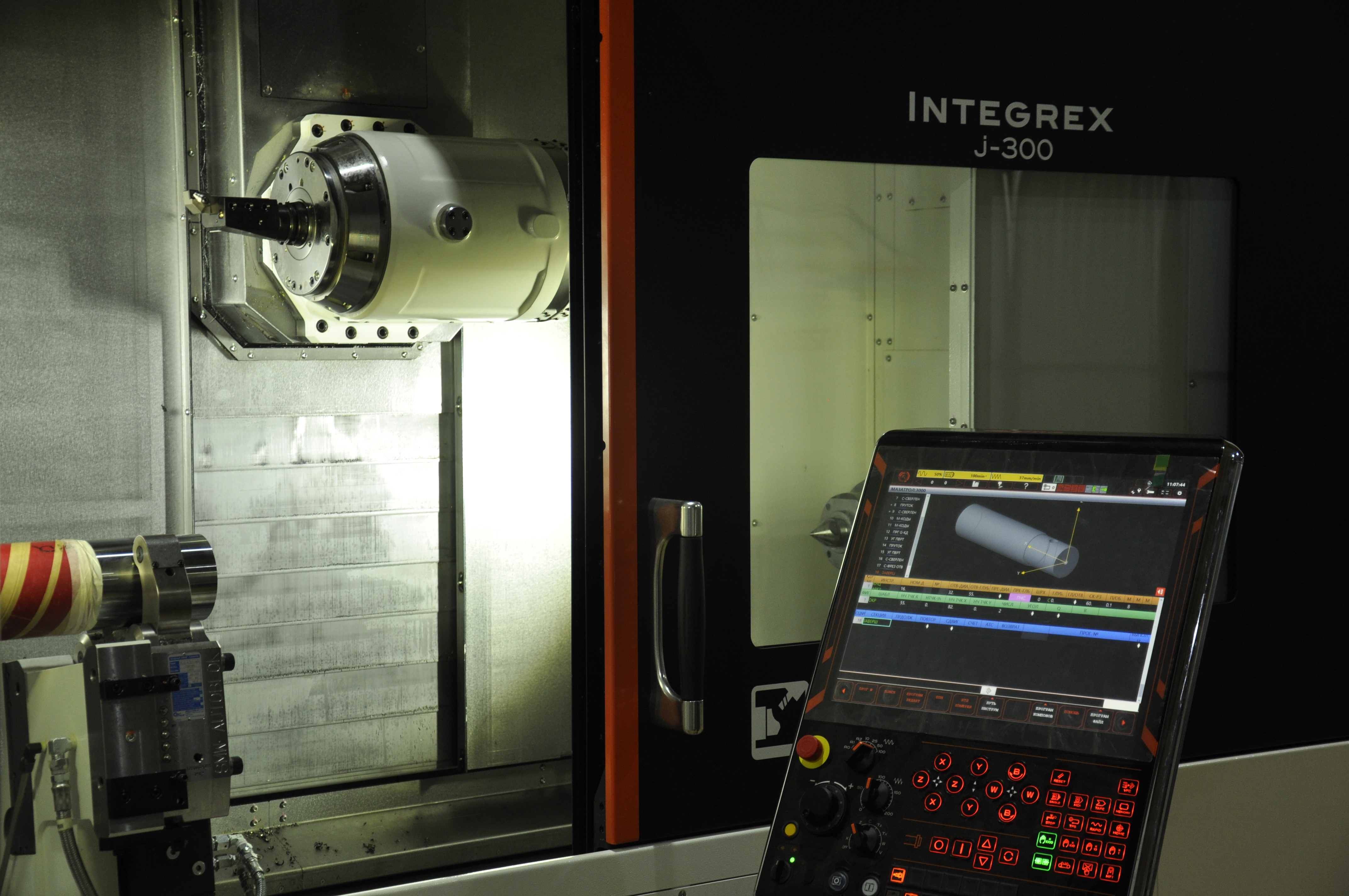

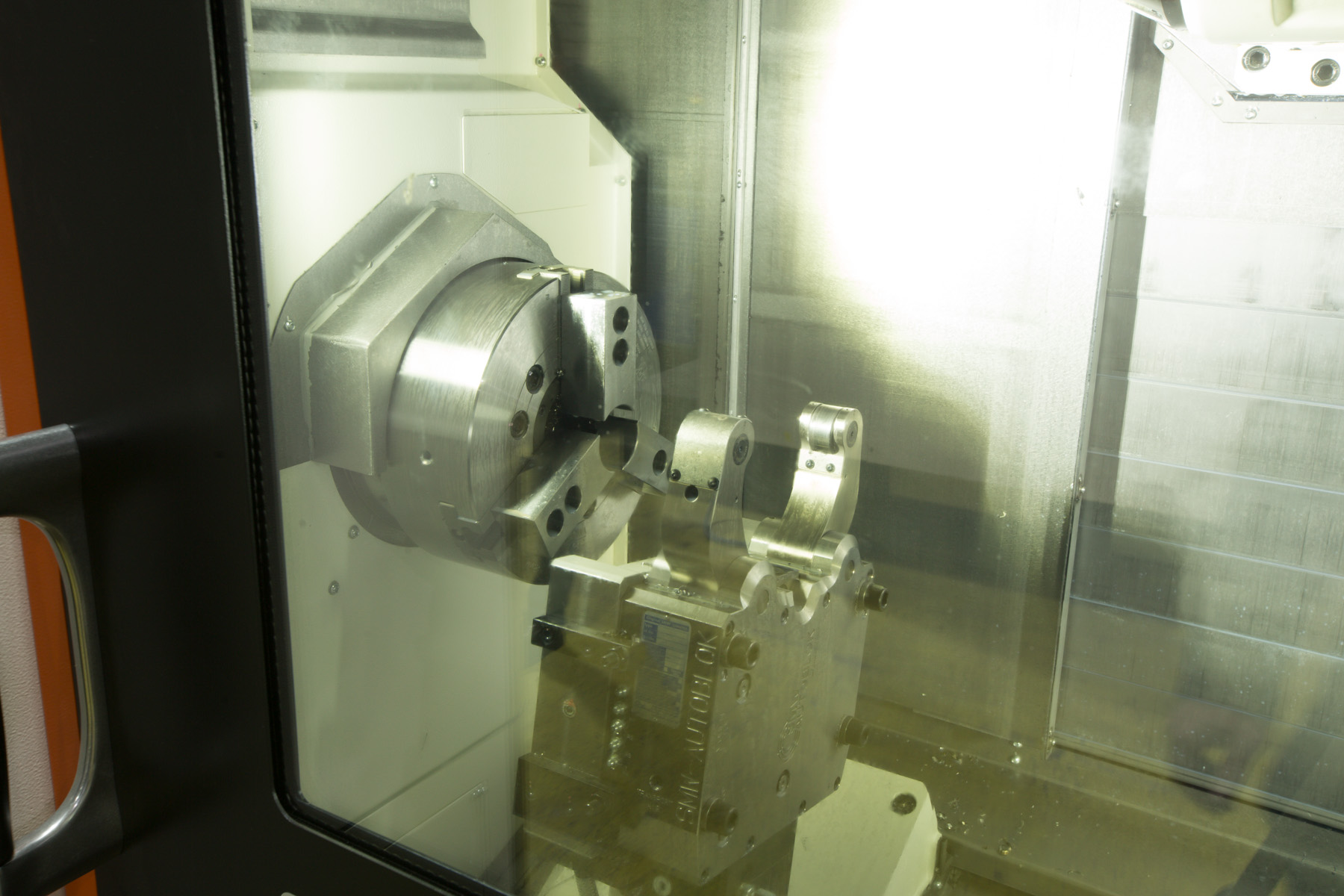

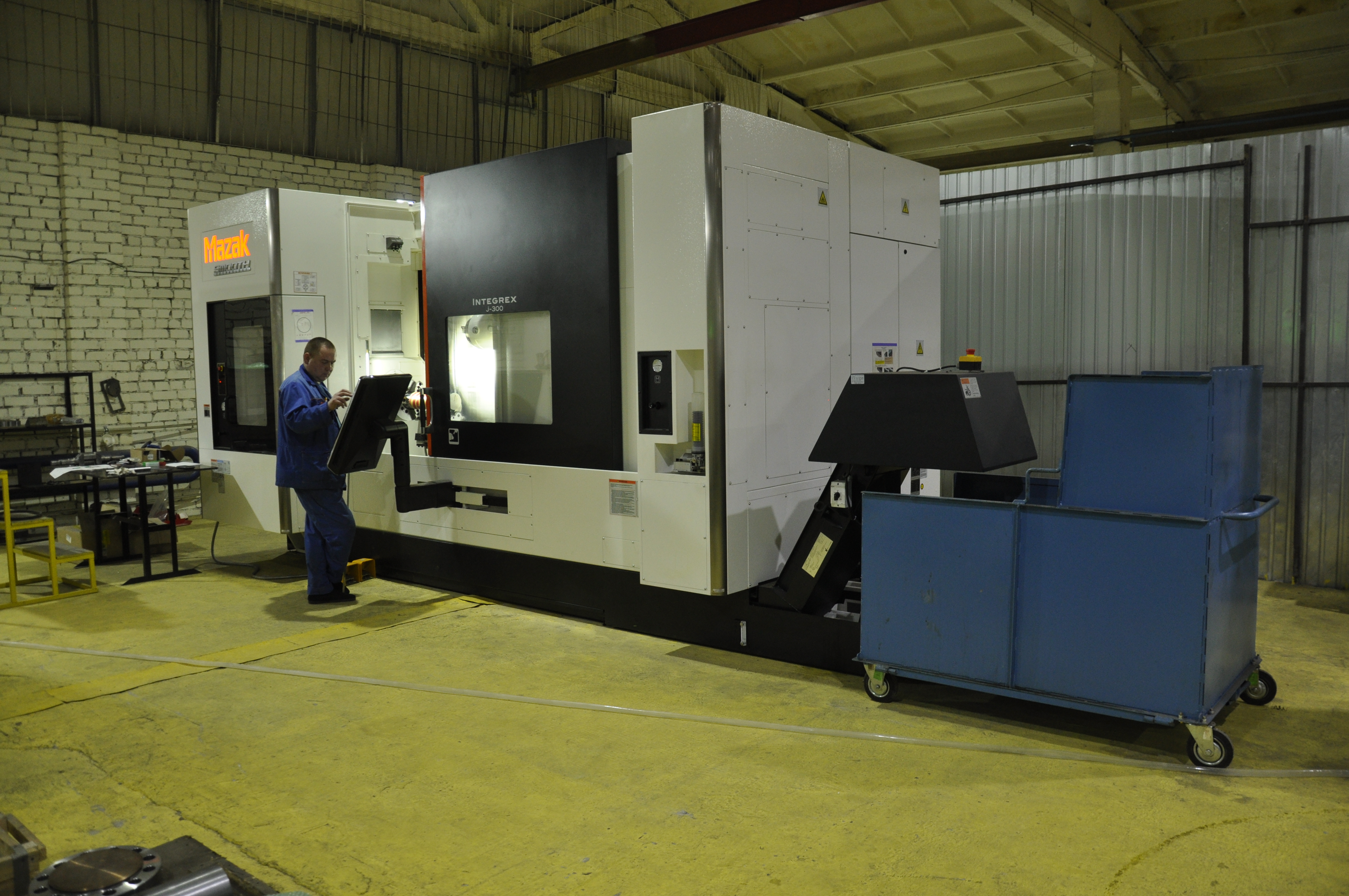

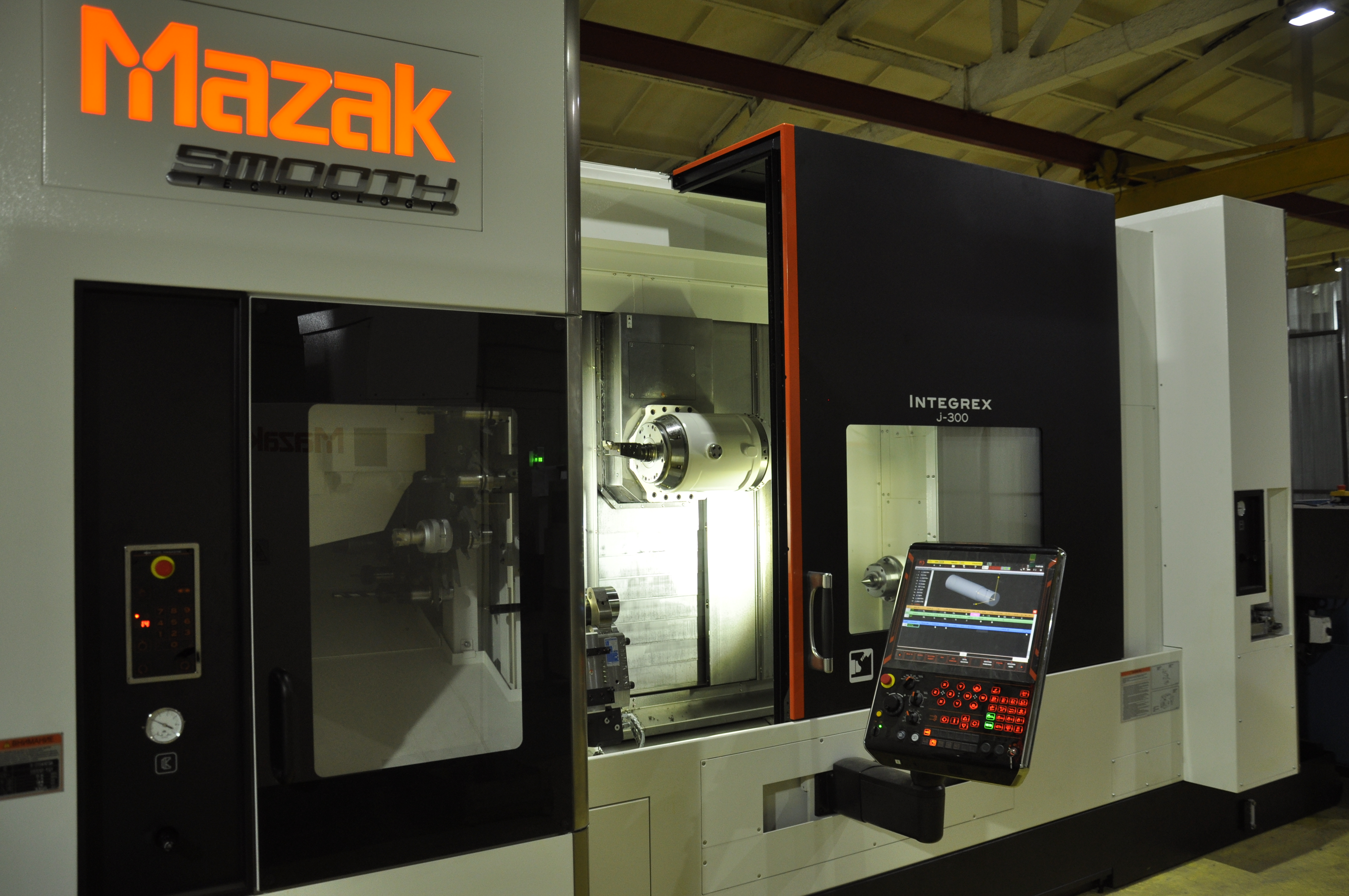

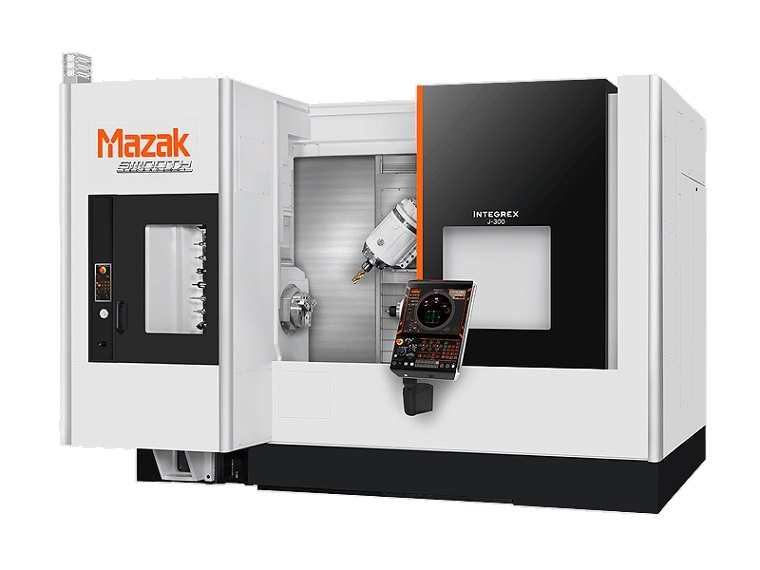

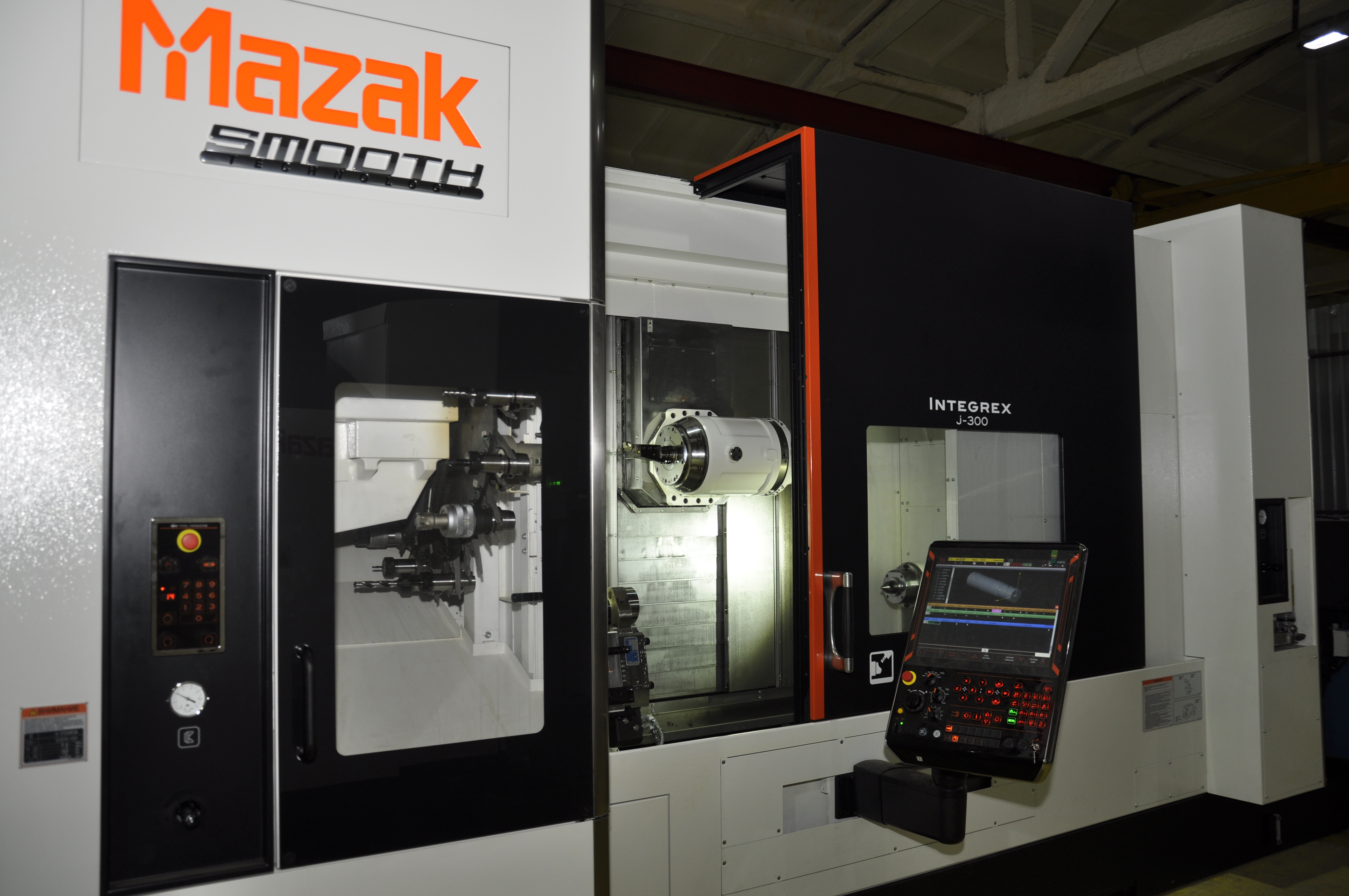

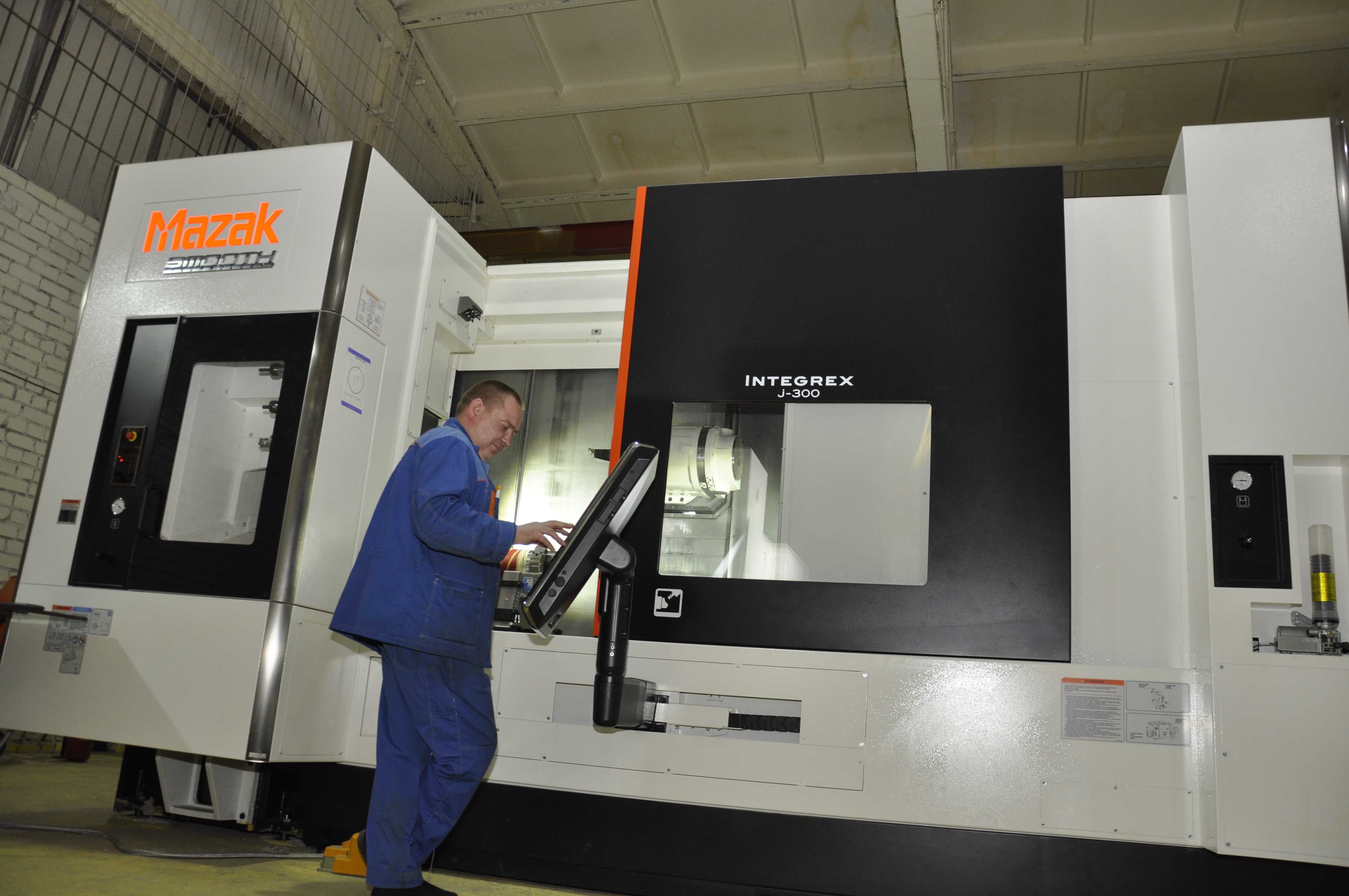

Многозадачный токарно-фрезерный центр с ЧПУ MAZAK INTEGREX J-300
Многоцелевой станок INTEGREX j-300 это гармоничное сочетание обрабатывающего центра и токарного станка с ЧПУ. Разработан специально для решения сложных задач на максимально высоком уровне. Станки серии INTEGREX j обеспечивают легкость в управлении, сверхточность и высочайшую производительность.
|
Особенности |
РМЦ – 650 мм/25.5 дюйм |
РМЦ – 1200 мм/47.2 дюйм |
|
|
Параметры заготовки |
Максимально устанавливаемый диаметр |
640 мм/25.20 дюйм |
640 мм/25.20 дюйм |
|
Максимально обрабатываемый диаметр |
500 мм/19.69 дюйм |
500 мм/19.69 дюйм |
|
|
Максимальный диаметр прутка (в зависимости от типа патрона) |
80 мм/3.1 дюйм |
80 мм/3.1 дюйм |
|
|
Максимально обрабатываемая длинна |
629 мм/24.76 дюйм |
1165 мм/45.87 дюйм |
|
|
Главный шпиндель |
Размер патрона |
10 дюйм |
10 дюйм |
|
Максимальная частота вращения |
4000 об/мин |
4000 об/мин |
|
|
Максимальная мощность (30 мин.цикл) |
19 кВт/15 л.с |
19 кВт/40 л.с |
|
|

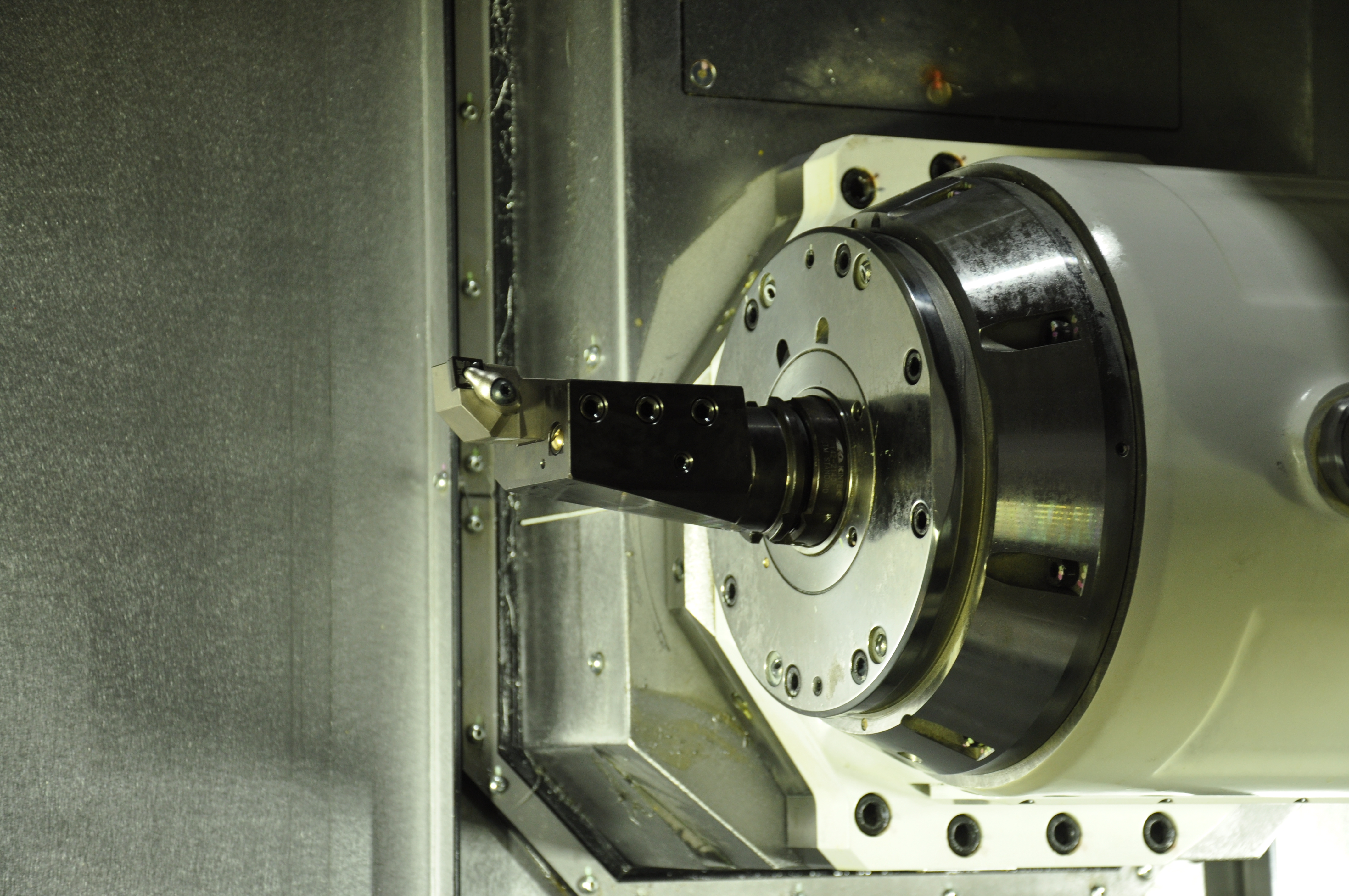

Фрезерный шпиндель |
Наклон по оси |
220° |
220° |
|
Емкость инструментального магазина |
20 |
20 |
|
|
Максимальная частота вращения |
12000 об/мин |
12000 об/мин |
|
|
Максимальная мощность (30 мин.цикл) |
22 кВт/30 л.с |
22 кВт/30 л.с |
|
|
Перемещения по осям |
Ось Х |
615 мм/24.21 дюйм |
615 мм/24.21 дюйм |
|
Ось Y |
260 мм/10.24 дюйм |
260 мм/10.24 дюйм |
|
|
Ось Z |
695 мм/27.36 дюйм |
1231 мм/48.46 дюйм |
|
|
Ось W |
632 мм/24.88 дюйм |
1190 мм/46.88 дюйм |
|
Технические характеристики
|
Максимальный обрабатываемый диаметр, мм |
500 |
|
Максимальная обрабатываемая длина, мм |
629 |
|
Мощность шпинделя, кВт |
19 |
|
Скорость шпинделя, об/мин |
4000 |
