Аэродромная комбинированная поливомоечная машина

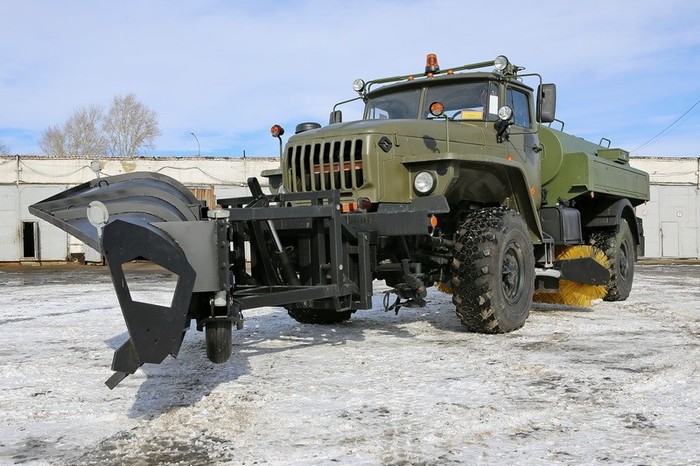

Основой для комбинированной аэродромной очистительной машины АКПМ-ЗУ послужил автомобиль УРАЛ-43206. Машина оснащена поворотным плугом с возможностью использования под углом 60-90о, специальным вакуумным устройством для пополнения запасов воды из естественных источников и водоёмов, плугом для уборки снега. По разные стороны емкости для воды располагаются пеналы для хранения запасных частей, инструментов, принадлежностей для оборудования.
Применение
Варианты использования:
- уборка аэродромной территории от мелкого мусора, камней, песка и других загрязнений в летний период, снега и грязи в зимний период,

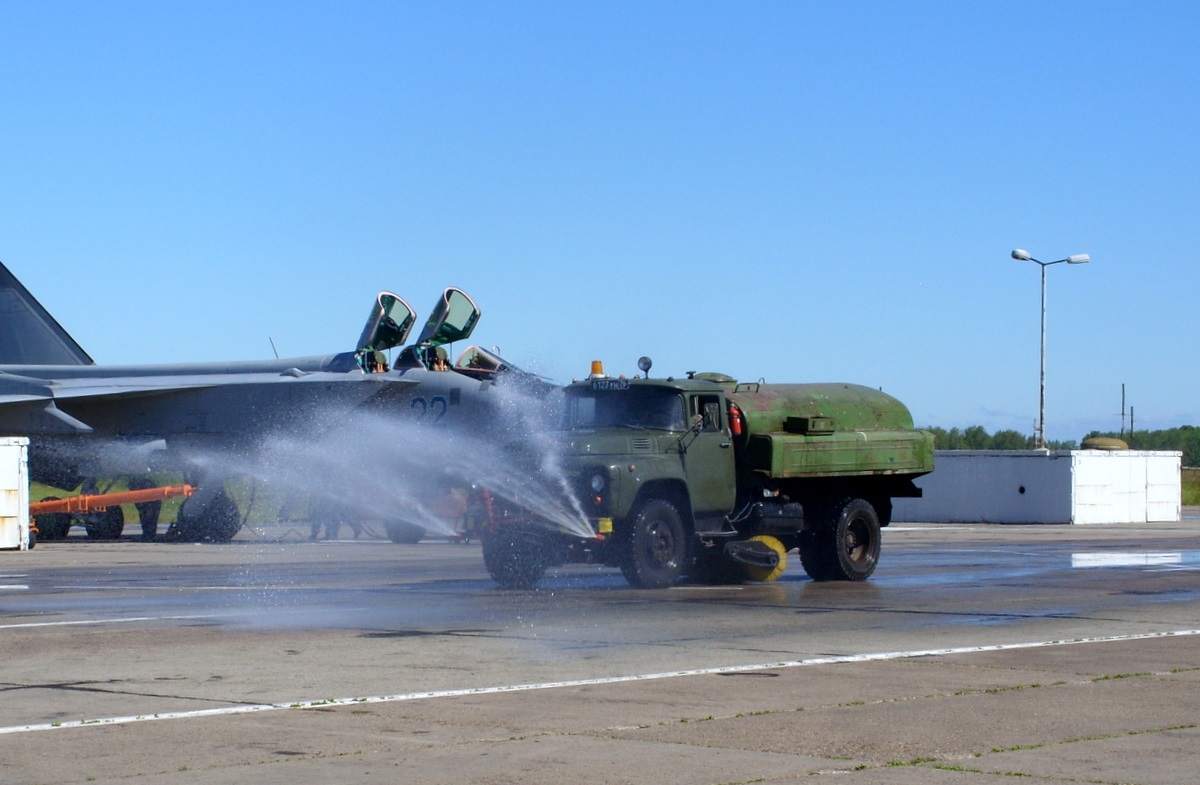

- мойка полос взлета и посадки воздушных судов, ангарных помещений, рулежных дорожек,
- поливка различных видов растительности на территории аэродрома,
- мойка авиатехники,
- пожаротушение.
Преимущества техники:
- полный привод шасси (4х4);
- размер очистительной щетки больше, чем у аналогов;
- многофункциональный поворотный ствол для тушения пожаров;
- скоростной плуг позволяет уменьшить время, затрачиваемое на очищение полос с большой протяженностью;
- может работать при температуре до -40°C;
Технические характеристики
|
Тип базового шасси |
УРАЛ-43206-1121-61М/71М |
|
Вместимость цистерны без надставка, м³ |
4 |
|
Габаритные размеры машины, м |
|
|
- длина машины с поливомоечным оборудованием (со скоростным плугом в рабочем положении) |
10,85 |
|
- длина без плужного оборудования |
7,75 |
|
- ширина |
3,1 |
|
- высота |
3,3 |
|
Дорожный просвет, м |
|
|
- под ворсом щётки |
0,1 |
|
- под насадками |
0,3 |
|
Масса снаряженной машины (цистерна без воды) со скоростным плугом, кг |
10500 |
|
Распределение массы, кг |
|
|
- на переднюю ось |
5650 |
|
- на заднюю ось |
4050 |
|
Масса снаряженной машины с цистерной, заполненной водой, без плужного оборудования, кг |
|
|
Распределение массы, кг |
13500 |
|
- на переднюю ось |
5800 |
|
- на заднюю ось |
7700 |
|
Плуг скоростной неповоротный одноотвальный на пневматических колёсах |
|
|
- высота подъёма плуга, м |
0,2 |
|
- угол установки к продольной оси машины, град. |
45 вправо |
|
- наличие пневматических колес |
да |
|
Щётка цилиндрическая с капроновым ворсом |
|
|
- тип привода щётки |
механический, крутящий момент передаётся от нижнего вала КОМ через карданный вал на конический редуктор, затем - через цепную передачу на вал щётки |
|
- передаточное число конического редуктора щётки |
0,3333 |
|
- передаточное число цепной передачи щётки |
1,1428 |
|
- угол установки щётки к продольной оси машины, град |
62 |
|
Щеточные диски |
|
|
- тип щеточного диска |
Беспроставочный, с тремя шипами во внутреннем диаметре кольца диска , препятствующими проскальзыванию диска на валу щетки. |
|
- сечение ворса, мм |
3 |
|
- внутренний диаметр диска, мм |
118 |
|
- наружный диаметр диска, мм |
750 |
|
- ширина диска, мм |
45 |
|
- количество дисков в одной щетке, шт. |
65 |
|
Коробка отбора мощности четырёхвальная, с торцевым отбором мощности от промежуточного вала КПП |
|
|
- расположение КОМ |
на задней торцевой поверхности КПП |
|
- передаточные отношения от ведущего вала: |
|
|
- на верхний вал |
0,68 |
|
- на средний вал |
0,68 |
|
- на нижний вал |
1 |
|
- максимальная передаваемая мощность, кВт(л.с.) |
36(51,6) |
|
- максимальный передаваемый крутящий момент на выходном нижнем валу, Нм |
120 |
|
Водяной насос |
центробежный консольный с редуктором |
|
- тип |
|
|
- марка водяного насоса |
НЦ 60/125А |
|
- передаточное отношение редуктора водяного насоса |
2 |
|
- производительность, м³/ч |
60 |
|
- напор, МПа (м.в.ст) |
1,15(115) |
|
- частота вращения водяного колеса, об/мин |
2500 |
|
Сопла |
|
|
- тип |
щелевые |
|
- количество, шт. |
2 |
|
- расположение |
впереди машины |
|
- изменение направления струи |
механическое |
|
Ствол пожарный |
|
|
- тип |
ЛС-С40У |
|
- расположение |
за кабиной |
|
- изменение направления струи |
механическое, управление за кабиной водителя |
|
Разряжение, создаваемое вакуумным газоструйным аппаратом для забора воды из водоёма, мм рт. ст. |
500 |
