Топливозаправщик ТЗ-22

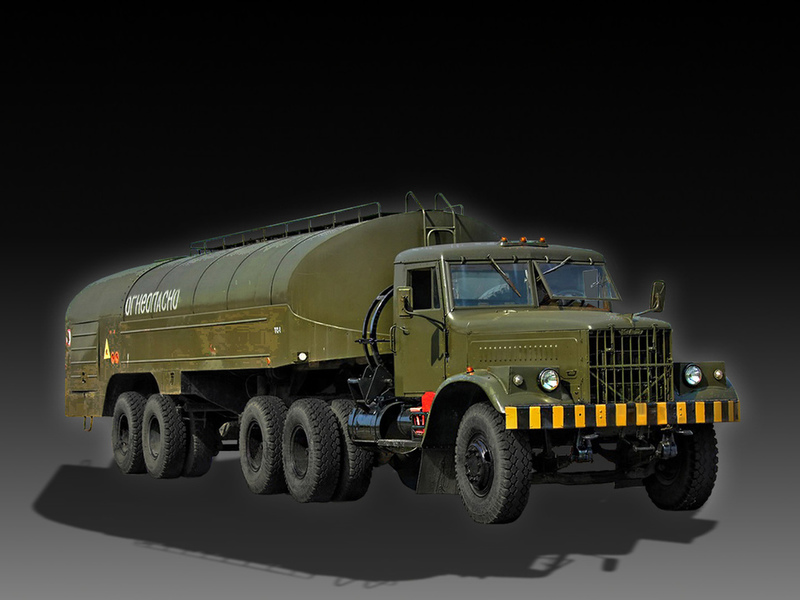

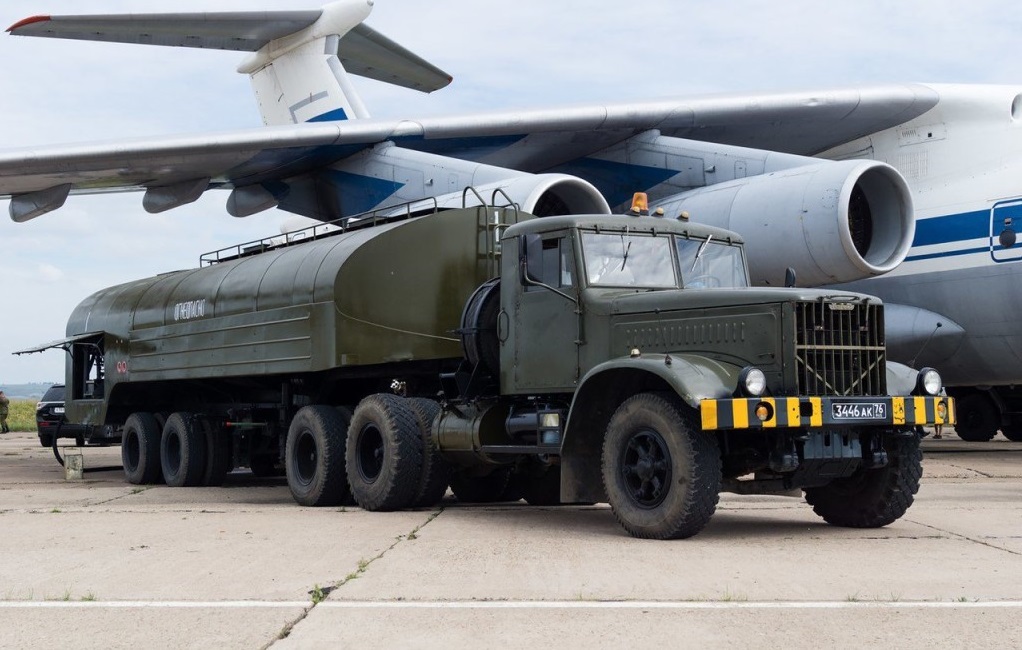

ТЗ-22 — машина-топливозаправщик, разработанная машиностроительным заводом Челябинска. Запущена в большое производство в 1964 году. В 1967 г. стала использоваться Военно-воздушными силами России. Основой для техники послужил полуприцеп ЧМЗАП-5524 и тягач КРАЗ-258.

Применение

Назначение ТЗ-22 — транспортировка топливной жидкости и заправка (закрытого и открытого вида) самолетов. Основные варианты эксплуатации:

  • заполнение собственной топливной емкости с помощью насосной установки;

  • перемешивание авиатоплива внутри емкости;

  • заправка летательных средств из сторонней цистерны;

  • перекачивание авиатоплива в сторонние резервуары без задействования собственной;

  • откачивание топлива из раздаточных рукавов;

  • слив содержимого емкости самотеком.

В основу рабочего оборудования входит:

- цистерна;

- насос ЦСП-57;

- система трубопроводов и измерительных приборов;

- рукава с кранами для всасывания и раздачи топливной жидкости;

- фильтры очистки ТФБ со скоростью обработки 1000 л/мин.;

- счетчики ВЖУ-100-1,6;

- противопожарные средства;

- устройство заземления.

Особенности строения

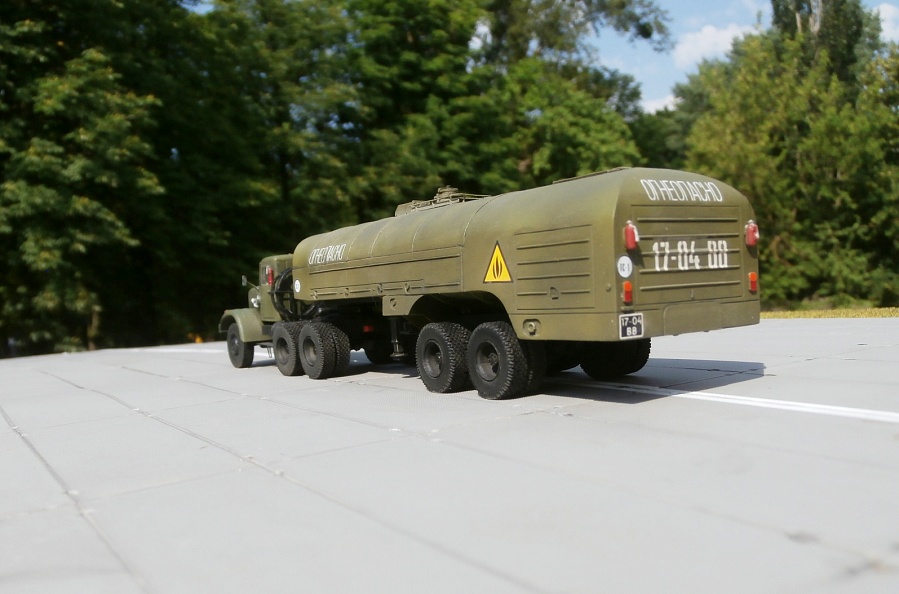

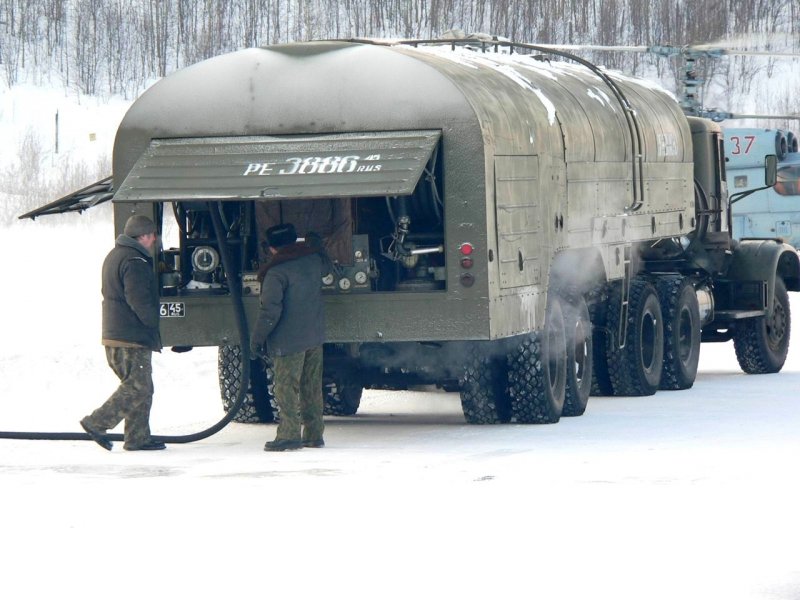

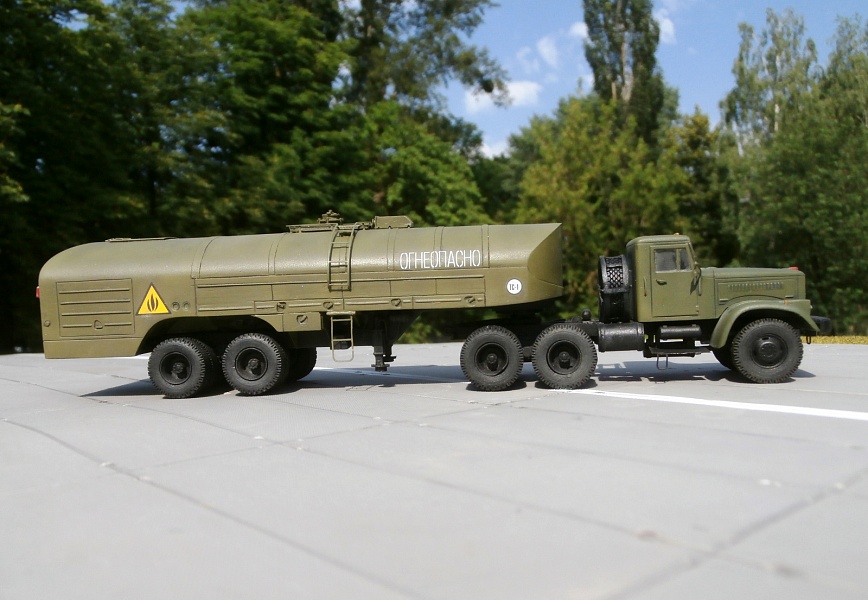

Топливная емкость, изготовленная из листовой стали, оборудована поперечными волнорезами, воздухоотводящими трубками, наливной трубой, ограничителем наполнения. Сверху цистерны находятся два открывающихся люка, снизу — отстойник для очистки пластовой воды от нефти. Машина оборудована специальными демпферными устройствами для предупреждения повреждений счетчиков. Панель управления всеми системами и операциями находится в закрывающемся отсеке сзади цистерны.

Существуют также модификации ТЗ-22: ТЗ-22М и ААПТ-4.

Технические харктеристики

Габариты, мм:

длина
ширина
высота

15160
2840
3350

Масса, кг:

в снаряженном состоянии
полная

19650
39100

Эксплуатационный объём цистерны, л

22000

Скорость транспортная, км/ч

-

Время наполнения цистерны своим насосом, мин.

24

Расход раздаточной системы, л/мин.:

через раздаточный пистолет
через 2 раздаточных пистолета
через наконечник закрытой заправки
через 2 наконечника закрытой заправки

500
1000
1000
2000

Время развёртывания в рабочее положение, мин.

5
