АПА-50

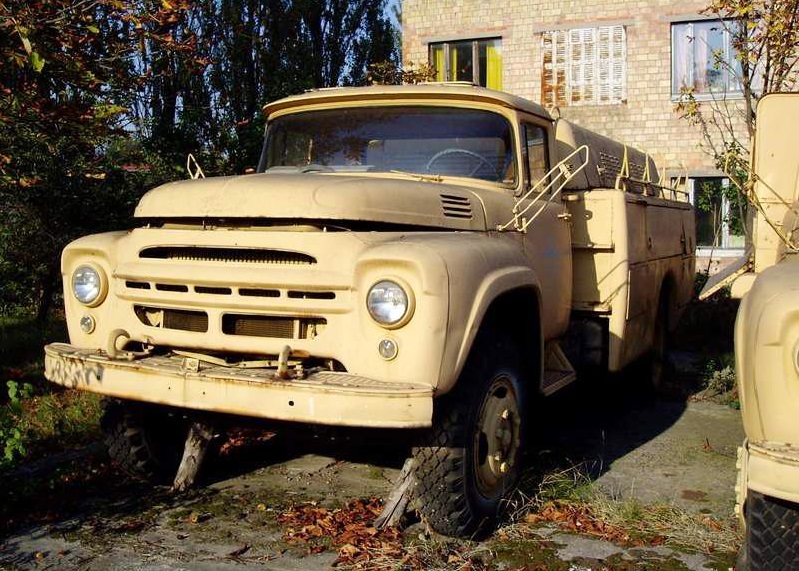

Аэродромный подвижный электроагрегат АПА-50 создан на базе автомобиля ЗИЛ-130.

Применение

Используется для подачи электрического питания, запуска и обслуживания авиационных двигателей, бортовой аппаратуры, самолетных систем и оборудования.

Основные рабочие элементы:

  • генераторы постоянного и переменного тока;

  • трансформаторы;

  • выпрямители;

  • электромашинные преобразователи;

  • защитная и измерительная аппаратура;

  • аккумуляторные батареи;

  • раздаточная коробка;

  • панель управления.

Особенности строения

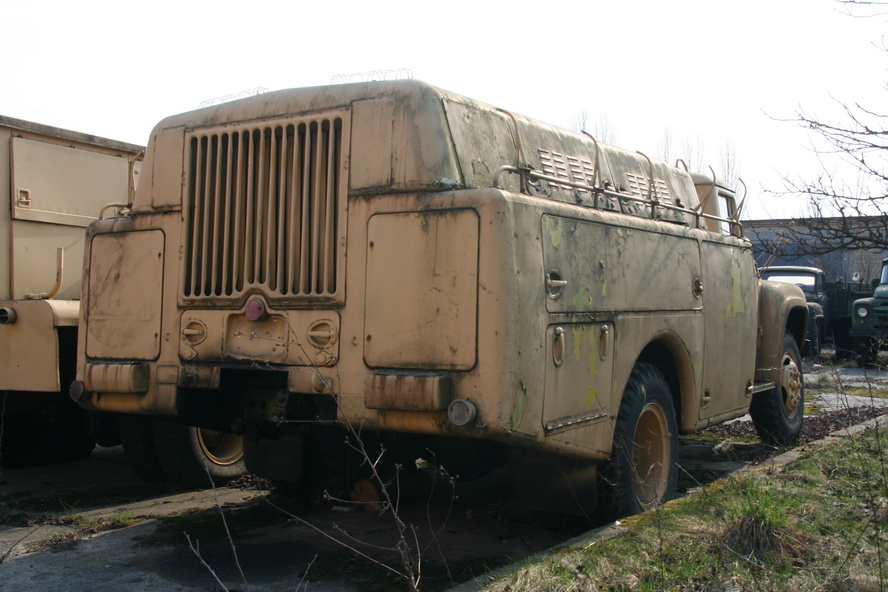

Цельнометаллический кузов автомобиля имеет специальные отсеки (откидной капот, люк, раздвижной поддон) хранения приборов, шлангов, развертывающихся кабелей со штепсельными разъемами для обслуживания объектов авиации. Основным элементом для выработки постоянного и переменного тока (28,5 — 208В) служит дизельный двигатель У1Д6-C2 с рабочей мощностью 200 л.с., однодисковым сцеплением, раздаточной коробкой, приводящей в действие четыре электрогенератора, общая мощность которых достигает 70 кВт. Снаряженная машина весит около десяти с половиной тонн. Управление осуществляется из кабины водителя. Подогрев двигателя при низких температурах выполняется за счет форсуночного подогревателя. Развертывание и подача кабелей непосредственно к воздушному судну происходит за счет электрического привода телескопической стрелы.

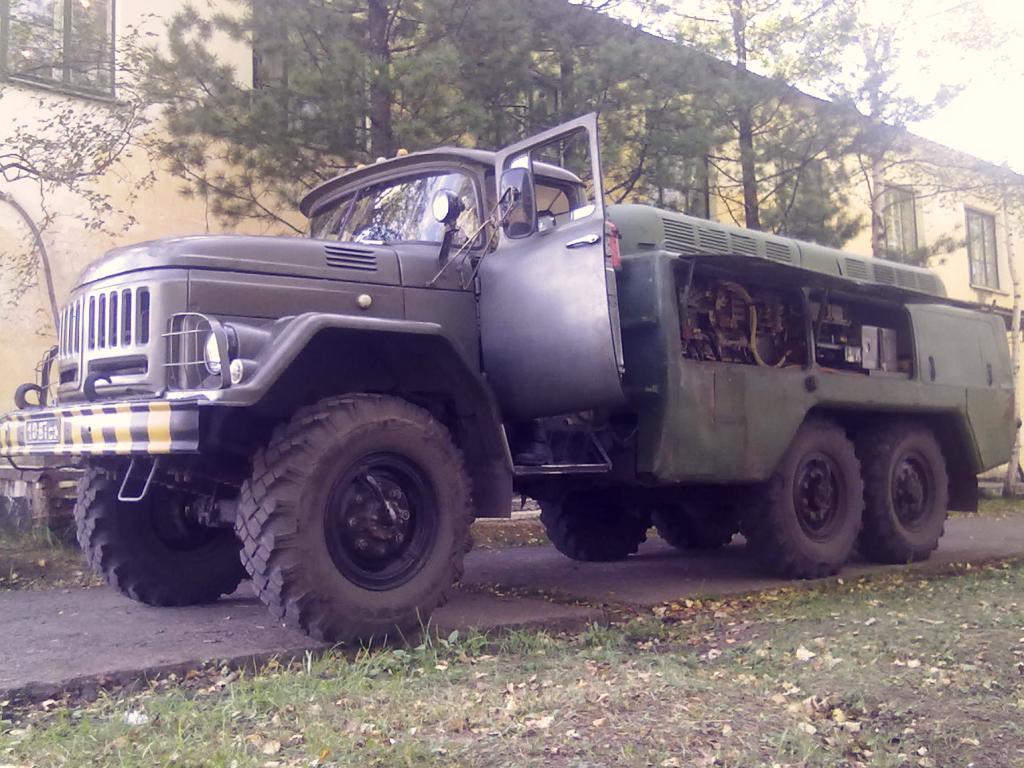

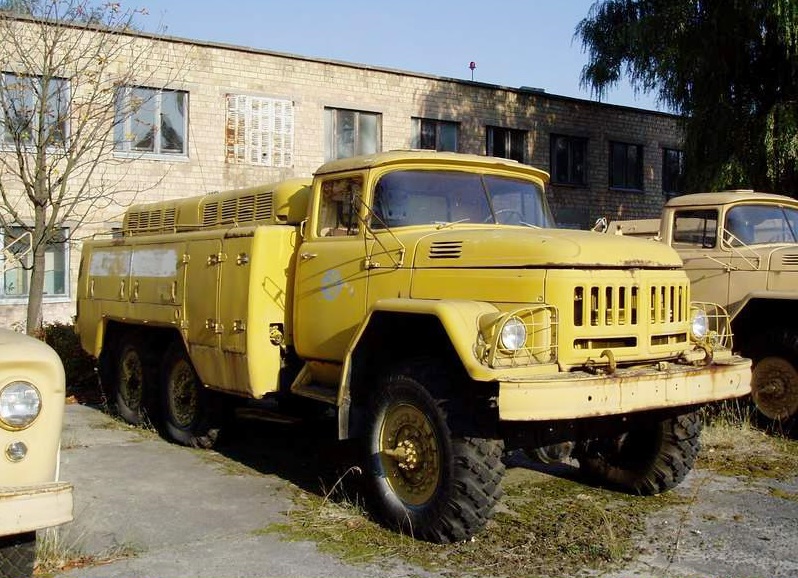

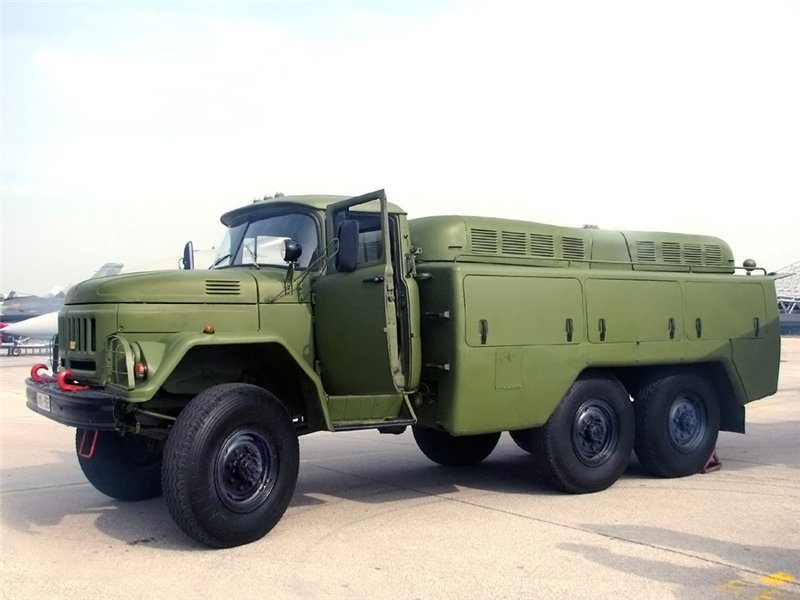

Также существует усовершенствованная версия машины АПА-50М, выполненная на базе ЗИЛ-131.

Технические характеристики



Тип базового шасси





ЗИЛ-130



Габарит агрегата, мм:

длина

ширина

высота





6800

2500

2350



Полная масса, кг

8600



Привод генераторов



Дизель У1Д6-C2 через раздаточную коробку



Система постоянного тока



гeнepaтоp: тип

напряжение, В

мощность кратковременная, кВт

мощность номинальная, кВт

аккумуляторная батарея



Г АО-36

28,5

70

50

12-АСА-145





Система переменного трехфазного тока



Генератор:

тип

напряжение, В

мощность номинальная, кВ. А

частота, Гц





СТС-90/360

208

50

400



Трансформатор (преобразователь):



тип

напряжение, В

мощность номинальная,кВ.А

частота, Гц



ПТ-1500

36

1,5

400





Система переменного однофазного тока



Генератор (преобразователь): тип



СГО-30У



напряжение, В

мощность номинальная, кВ. А

частота, Гц



208

30

400



Трансформатор:

тип

напряжение, В

мощность номинальная, кВ.А

частота, Гц





T-15

115

15

400
