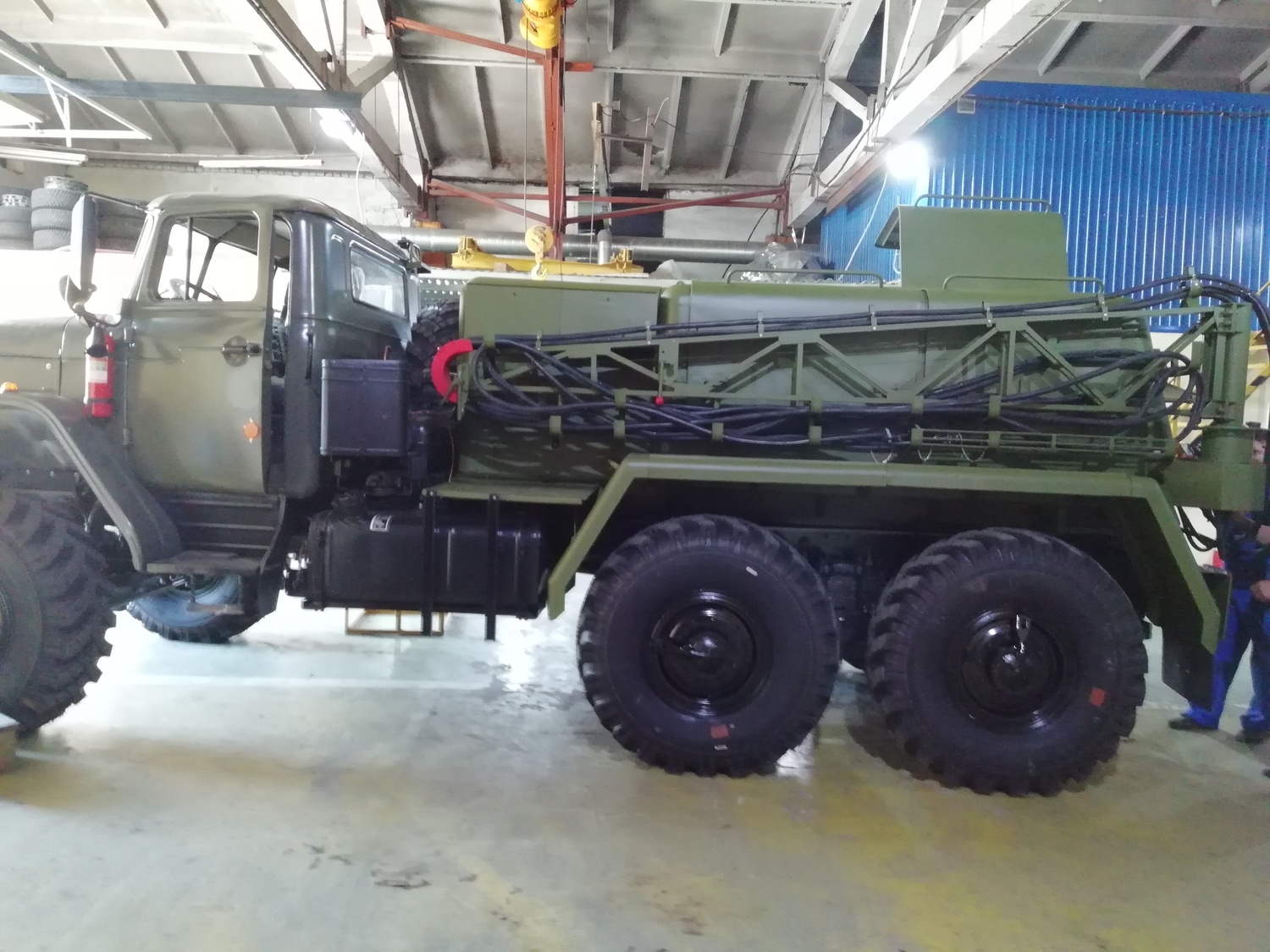

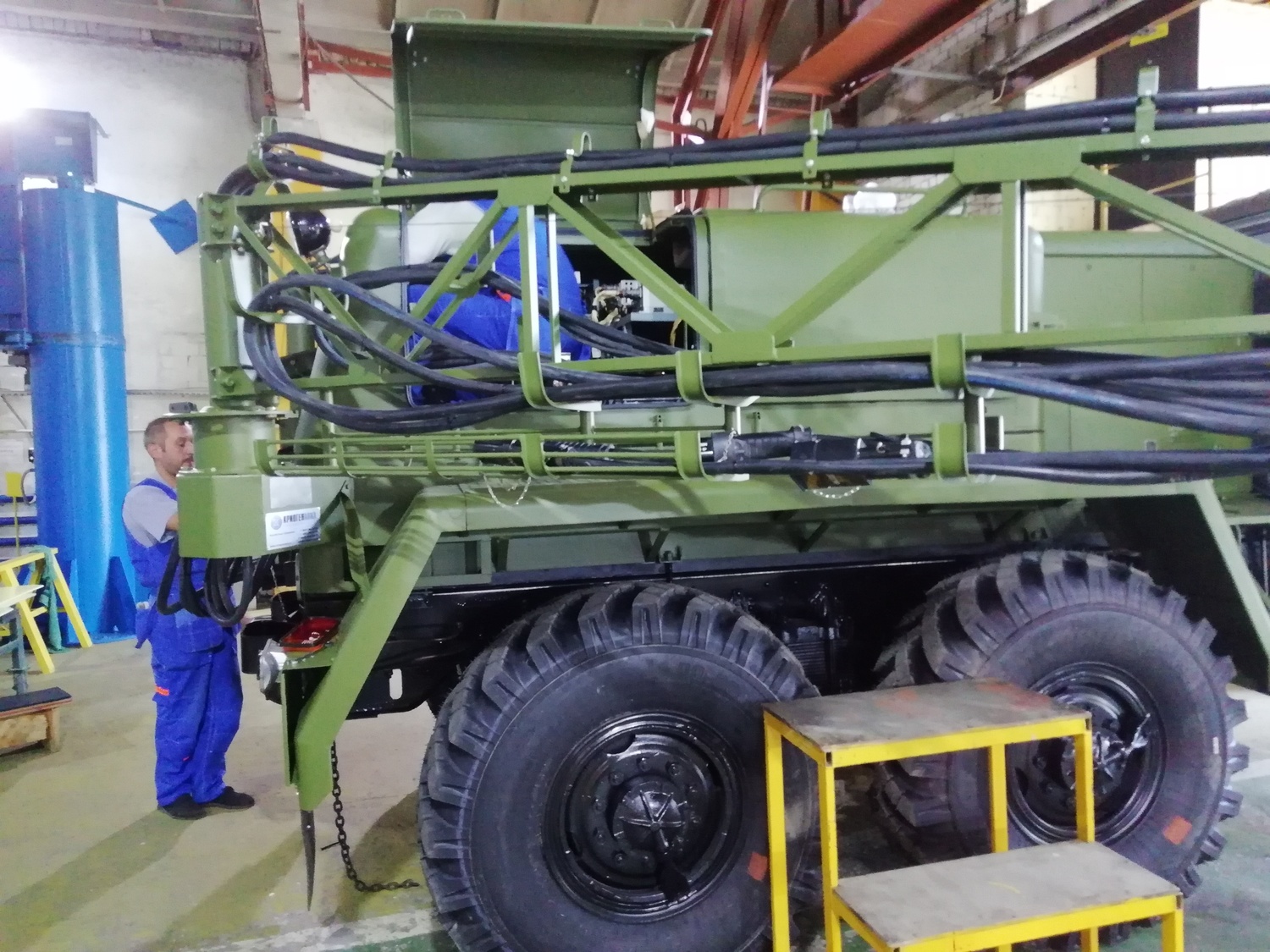

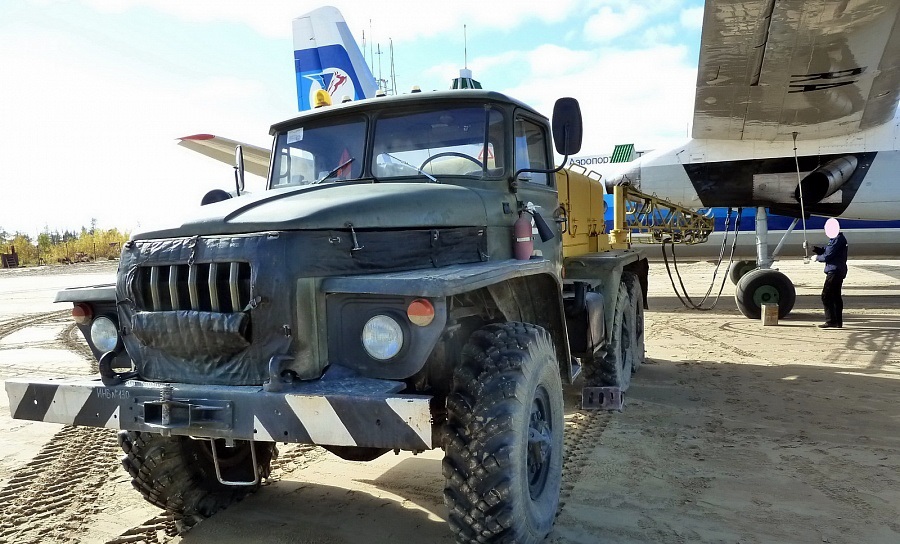

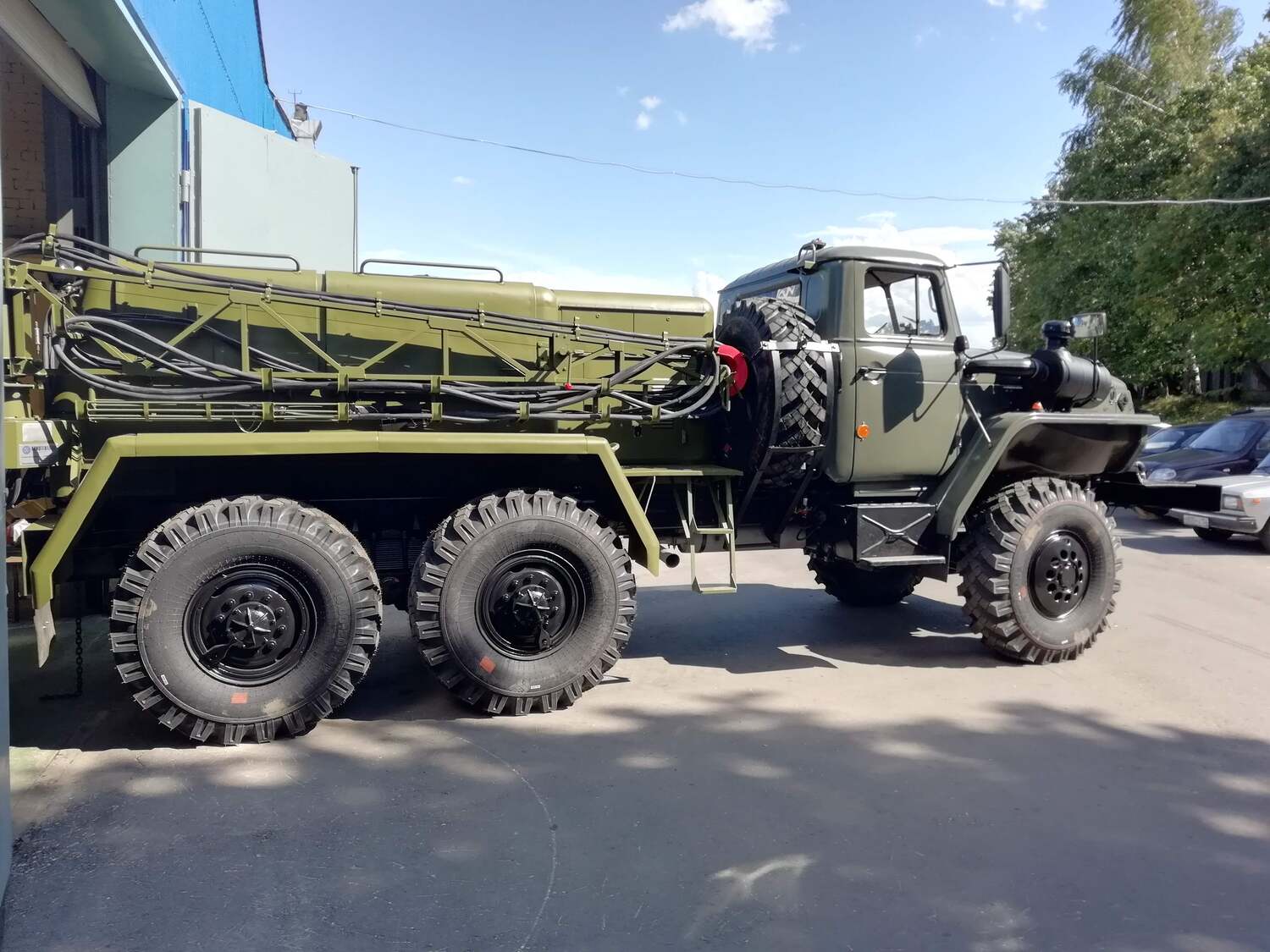

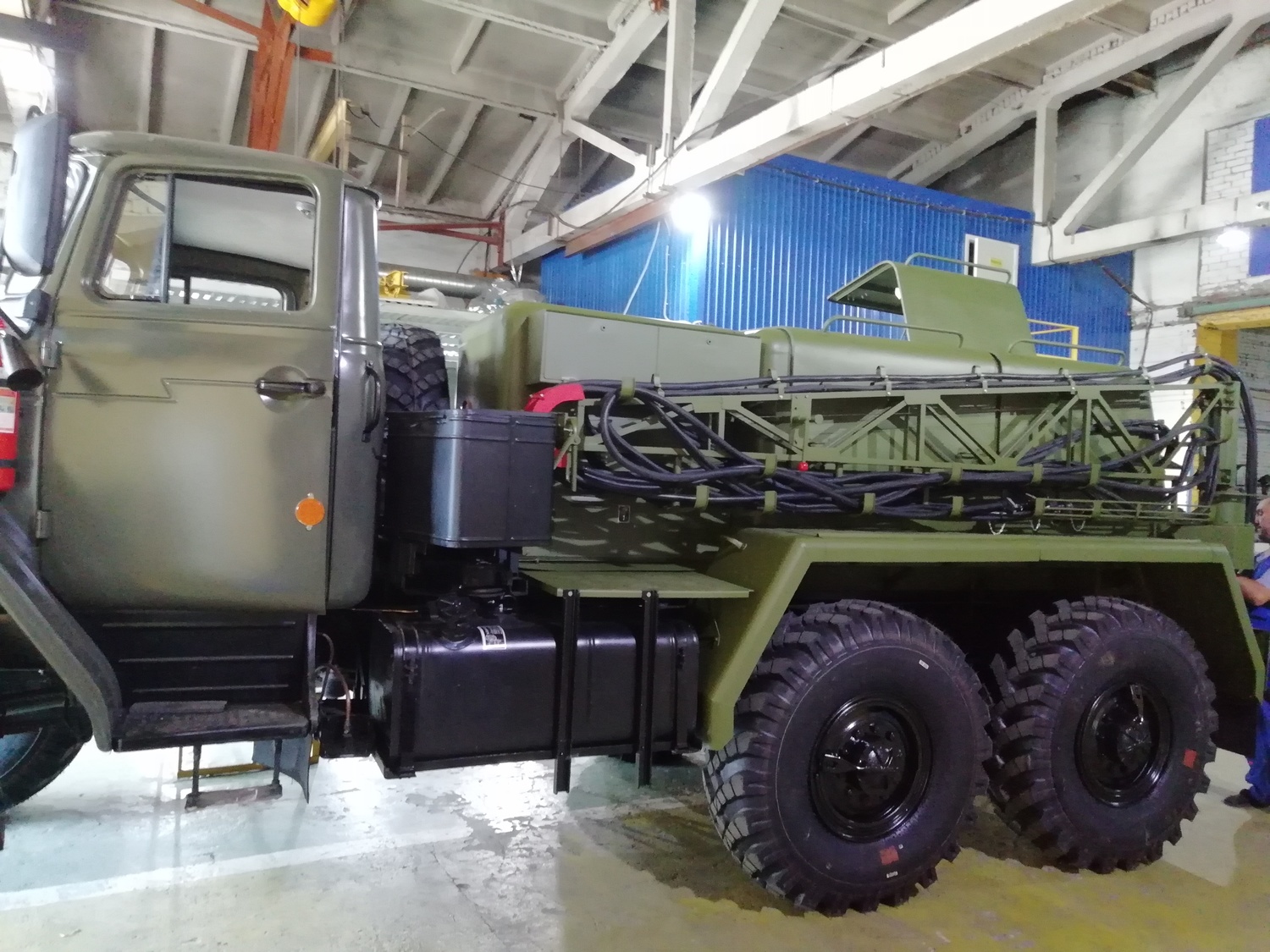

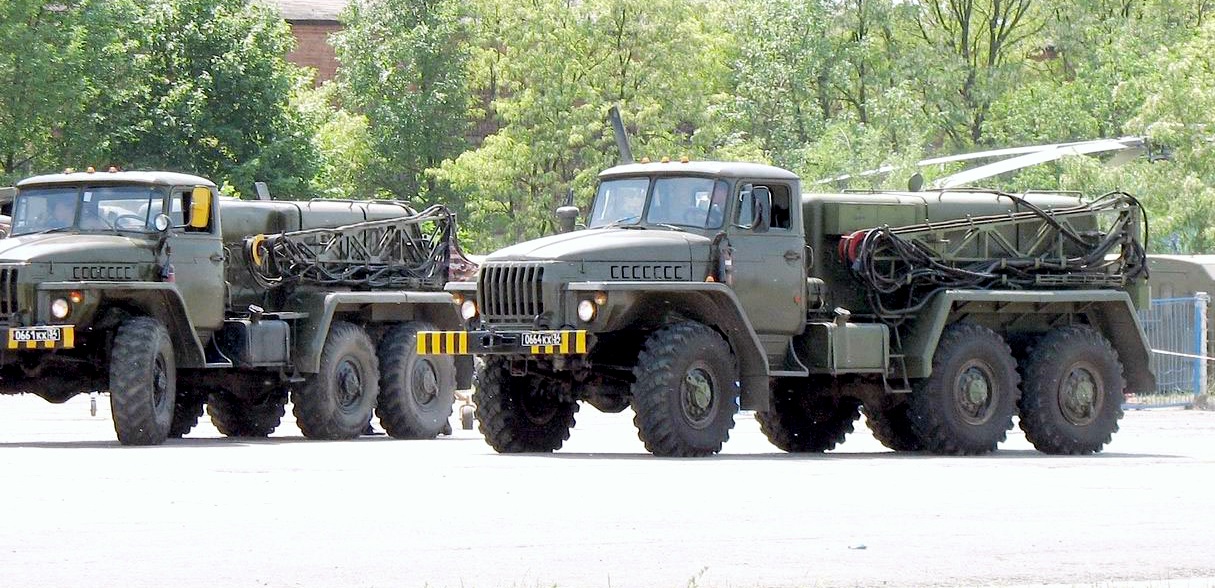

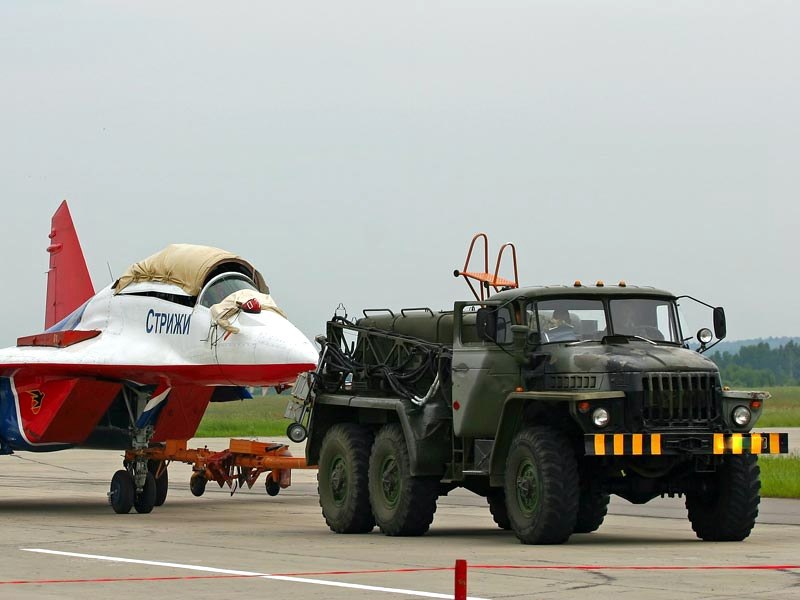

Электроагрегат АПА-5Д предназначен для электростартерного запуска авиационных двигателей воздушных судов и питания бортовой электроаппаратуры в наземных условиях напряжением 208 В и 36 В частотой 400 Гц переменного трехфазного тока, напряжением 120 В частотой 400 Гц переменного однофазного тока и напряжением 28,5 В постоянного тока.

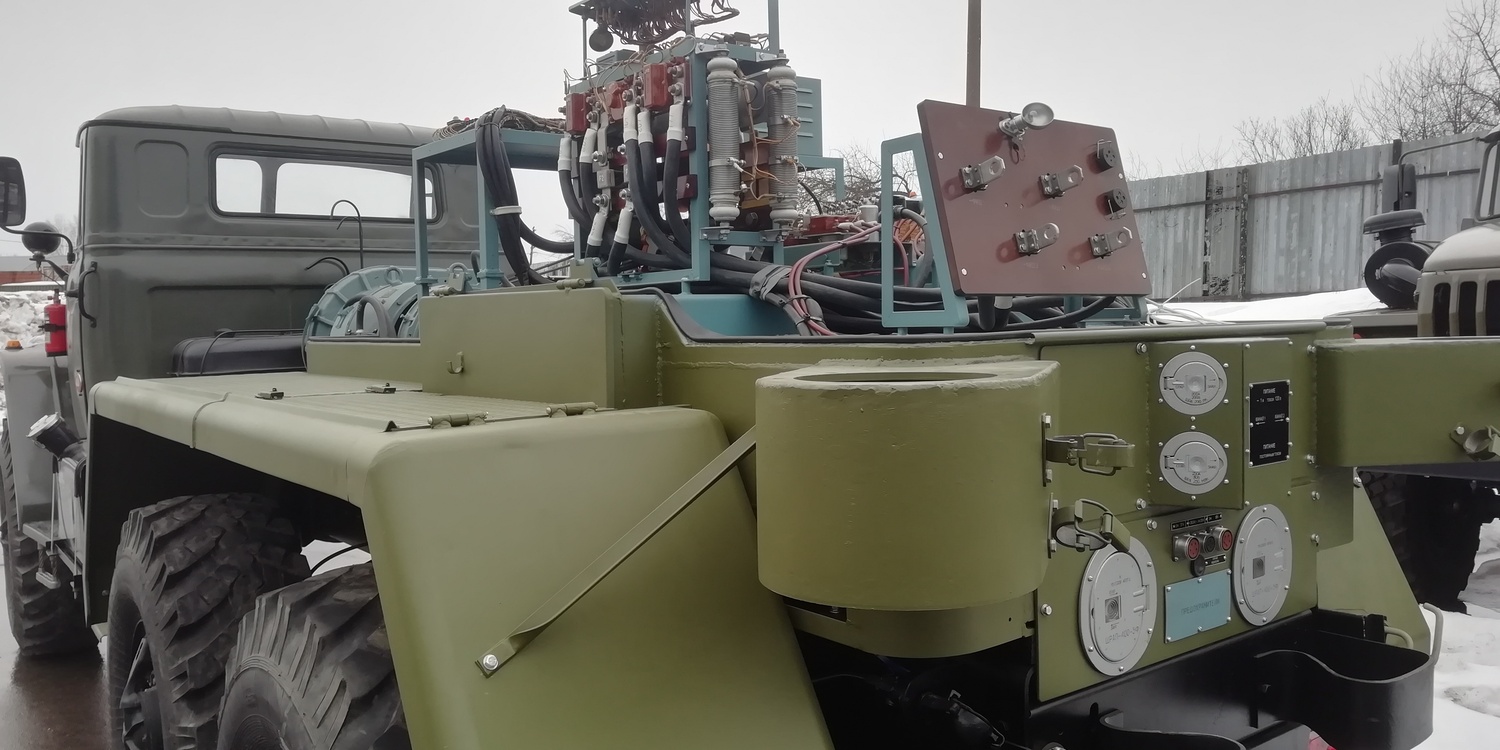

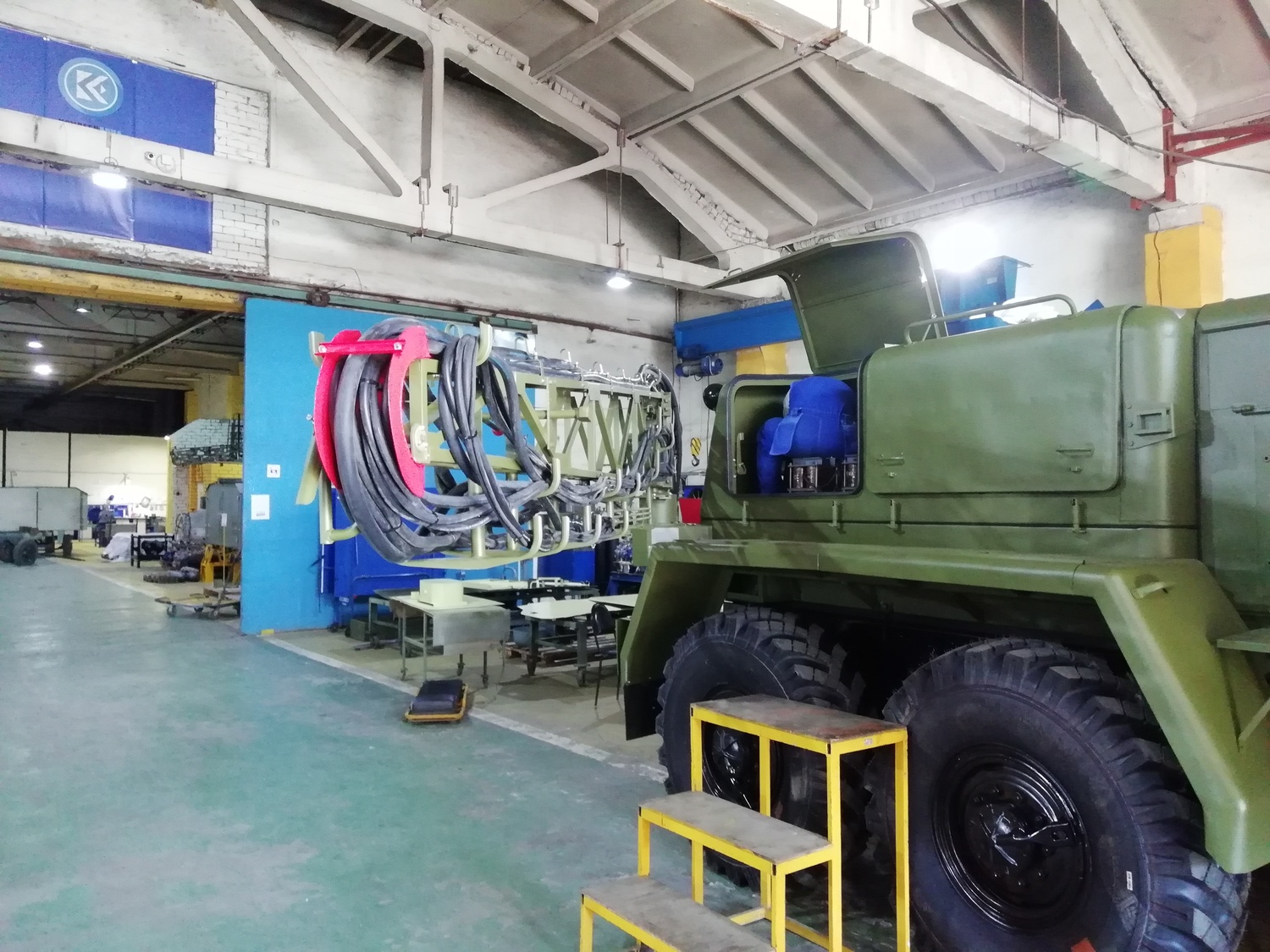

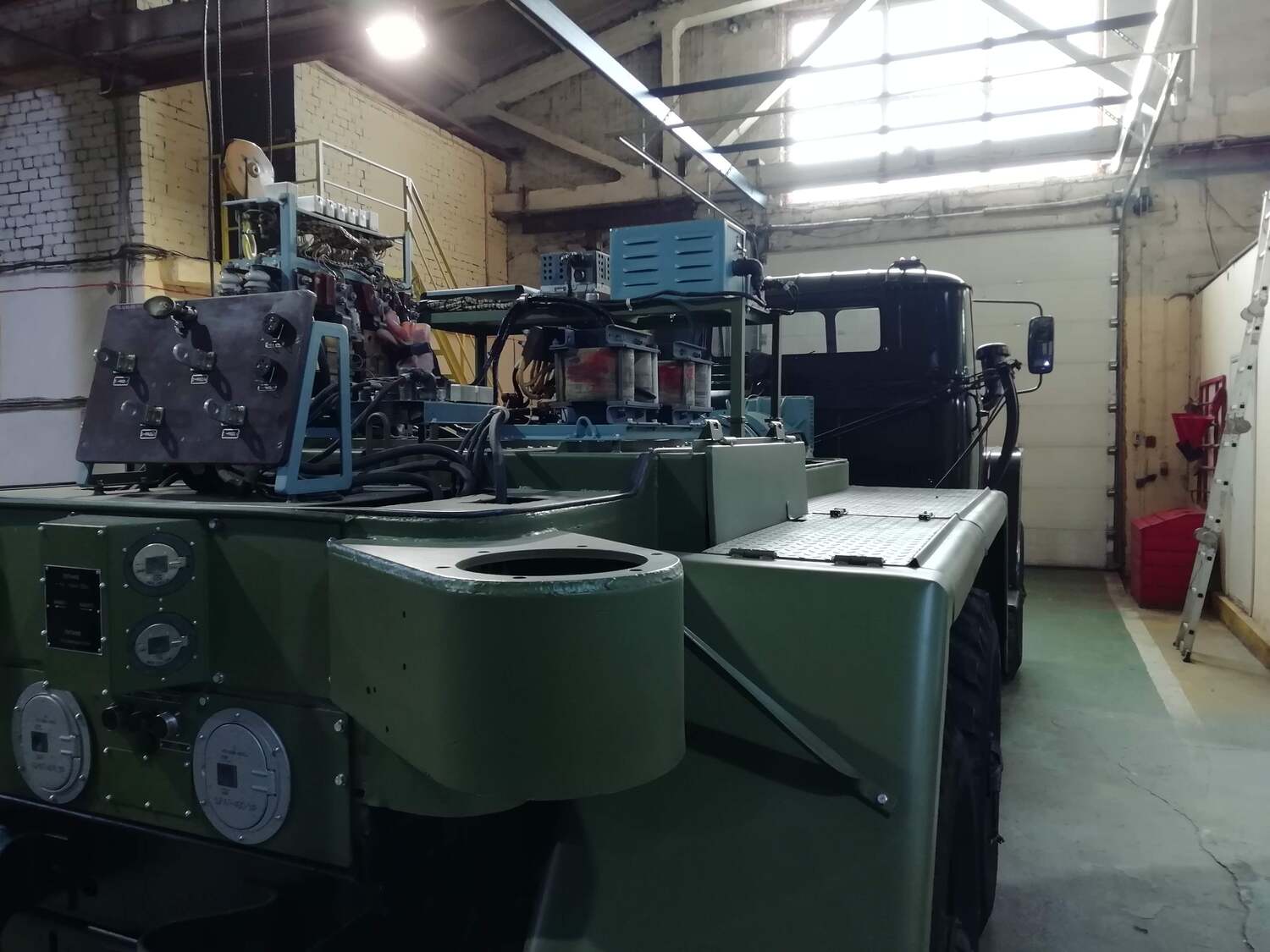

Электроагрегат состоит из силовой установки, генераторов тока, аккумуляторных батарей, трансформаторов, выпрямителей, электромашинных преобразователей, пульта управления с блоками электрооборудования. Укомплектовывается кабелями со штепсельными разъемами для соединения с бортовыми разъемами аэродромного питания самолетов.
Первичные источники энергии |
||
Генератор переменного трехфазного тока ГТ40П46-2с |
мощность / ток номинальный, кВА/А |
40 / 111 |
напряжение линейное, В |
208÷200 |
|
частота вращения, об./мин |
6000 |
|
Источник постоянного тока ГТ40ПЧ6-2С и трансформаторно-выпрямительный блок |
мощность / напряжение, кВт/В |
2×26/28,5 |
ток номинальный / количество каналов, А/шт. |
500/2 |
|
Нагрузочные режимы |
||
НАГРУЗКА 3N ∼ 400 ГЦ 200 В |
мощность, не менее / напряжение линейное, кВА/В |
40/200÷205 |
частота тока / ток номинальный, Гц/А |
400±8/111 |
|
порядок чередования фаз / количество каналов, /шт. |
А-В-С (прямой)/2 |
|
НАГРУЗКА 3 ∼ 400 ГЦ 37 В |
мощность, не менее / напряжение линейное, кВА/В |
2×1,5 /36±1 |
частота тока / ток номинальный, Гц/А |
400±1/20 |
|
порядок чередования фаз / количество каналов, /шт. |
А-В-С (обратный)/2 |
|
НАГРУЗКА ∼ 400 ГЦ 115 В |
мощность, не менее / напряжение линейное, кВА/В |
2×7/115÷119 |
частота тока / ток номинальный, Гц/А |
400±8/65 |
|
БОРТСЕТЬ 24 В |
напряжение линейное / ток номинальный, В/А |
28,5/315 |
количество каналов / мощность 1 канала, шт./кВт |
2/15 |
|
ЗАПУСК 24/48 В |
мощность кратковременная 2 каналов, кВт |
54 |
количество поочередных запусков по 70 с , шт. |
8 |
|
ток номинальный / максимальный (2 мин), А |
500/1000 |
|
ЗАПУСК ЧЕРЕЗ ШРА-250М |
напряжение, не менее / ток номинальный, В/А |
28,5 / 250 |
количество каналов / мощность 1 канала , шт./кВт |
2/7,5 |
|
Габариты и масса |
||
длина×ширина×высота по кабине, мм |
7700×2500×2800 |
|
полная масса агрегата, не более, кг |
11000 |
|
Ресурс и срок службы |
||
технический ресурс до 1 / до 2 кап. ремонта, ч |
4000/7500 |
|
назначенный срок службы / срок хранения, лет |
15/5 |
|
Условия работы |
||
температура воздуха, °С |
-45 ÷ +50 |
